前盘式制动器 部件及部件位置维修步骤

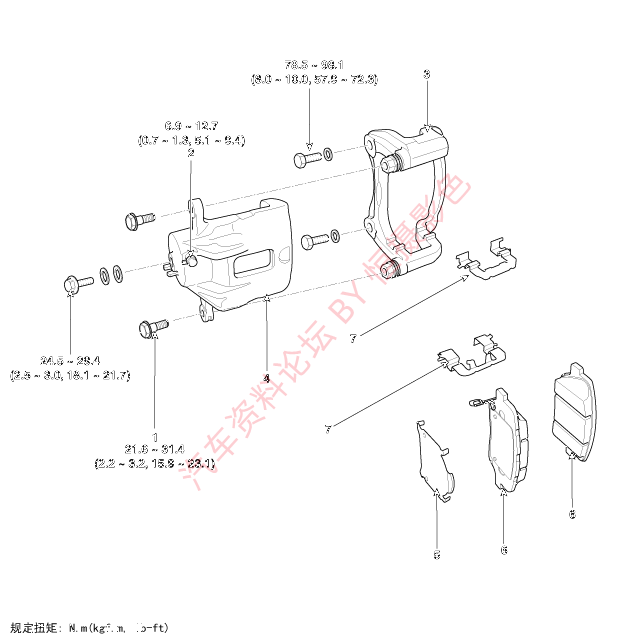

部件


拆卸
1.
拆卸前轮和轮胎。
规定扭矩：
88.3~107.9N•m(9.0~11.0kgf•m,65.1~79.6Ib•ft)
2.
拧下制动软管固定支架螺栓(A)。


3.
拧下导杆螺栓(B)，将制动钳(A)转出。
规定扭矩：
21.6~31.4N•m(2.2~3.2kgf•m,15.9~23.1lb•ft)



4.
在制动钳托架(A)内拆卸制动块垫片(D)、制动块保持器(C)和制动块(B)。


5.
拧下软管空心螺栓(C)和制动钳固定螺栓(B)，然后拆卸前制动钳总成(A)。
规定扭矩：
制动软管到制动钳(C)：
24.5~29.4N•m(2.5~3.0kgf•m,18.1~21.7Ib•ft)
制动钳总成到万向节(B)：
78.5~98.1N•m(8.0~10.0kgf•m,57.9~72.3Ib•ft)


6.
拧下螺钉(A)，拆卸前制动盘。


更换
前制动块
1.
拆卸前轮和轮胎。
2.
拧下制动软管固定支架螺栓(A)。


3.
拧下导杆螺栓(B)，将制动钳体(A)向上转动。



4.
在制动钳托架(A)内拆卸制动块垫片(D)、制动块保持器(C)和制动块(B)。


5.
使用专用工具(09581-11000)将活塞按入到制动钳体内。


6.
将制动钳体(A)放置在制动钳架上，拧紧导杆螺栓(B)。
规定扭矩：
21.6~31.4N•m(2.2~3.2kgf•m,15.9~23.1lb•ft)



7.
安装制动软管固定支架。
8.
安装前轮和轮胎。
规定扭矩：
88.3~107.9N•m(9.0~11.0kgf•m,65.1~79.6Ib•ft)

检查
前制动盘厚度的检查
1.
检查制动块是否磨损和褪色。
2.
检查制动盘是否损坏和裂纹。
3.
清除制动盘表面上的锈及污染物，在离制动盘外缘的 八个等分点(5mm)处测量制动盘厚度。
前制动盘厚度
-标准值：28mm(1.102in)
-维修界限：26.4mm(1.039in)
偏差：少于0.005mm(0.0002in)


4.
如果磨损超出固定值，更换车辆左右制动盘和制动块 总成。
检查前制动块
1.
检查制动块是否磨损。测量制动块厚度，如果它小于 标准值，更换它。
衬垫厚度
标准值：11mm(0.43in)
维修界限值：2.0mm(0.0787in)
2.
检查滑动触点的润滑情况及制动块和后部金属片是否 损坏。


前制动盘径向跳动量的检查
1.
在距制动盘外缘约5mm(0.2in.)处放置百分表，测量制动盘的径向跳动量。
制动盘径向跳动量：
极限值：0.04mm(0.0016in.)以下(新品)


2.
如果制动盘径向跳动量超过界限值，更换制动盘，然后再测量径向跳动量。
3.
如果径向跳动量不超过界限值，将其转动180度后，安装制动盘，再次检查制动盘径向跳动量。
4.
如果改变制动盘位置后径向跳动量仍不正确，更换制动盘。

安装
1.
按拆卸的相反顺序安装。
2.
使用专用工具(09581-11000)将活塞按入到制动钳体内。



3.
安装后，给制动系统放气。
(参考制动系统放气)
注意

●
禁止用锤敲活塞末端或用螺丝刀对着活塞面直接撬以推动活塞。
●
建议使用木块或旧垫保护活塞末端并推动木块或垫。
●
扩张活塞时，专用工具应覆盖活塞端部表面的所有区域。
