制动踏板部件及部件位置维修步骤

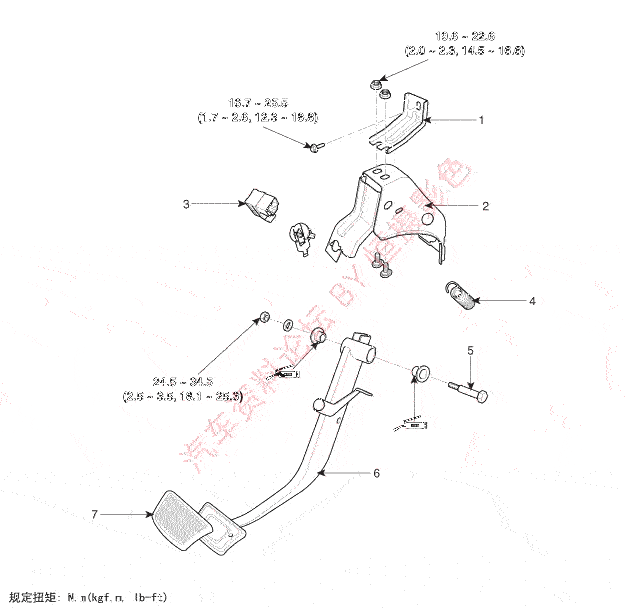

部件

1.支架
2.制动踏板横梁总成
3.制动灯开关
4.回位弹簧

5.螺栓
6.制动踏板臂
7.制动踏板垫

拆卸

1.	将点火开关置于OFF，分离蓄电池负极(-)导线。

2.	拆卸仪表板下板。 (参考车身-"仪表板下装饰板")

3.	拆卸网状通风管(A)。

4.	分离制动灯开关连接器(A)。

5.	拧下制动踏板横梁固定螺栓(A)。

6.	拆卸卡销(A)和U型夹销(B)。

7.	拧下制动踏板支架总成固定螺栓，拆卸制动踏板总成。

检查

检查轴套是否磨损。

2.	检查制动踏板是否弯曲或扭曲。

3.	检查制动踏板回位弹簧是否损坏。

检查制动灯开关。

(1)	把电路测试仪连接在制动灯开关的连接器上，并在推入及释放制动灯开关的柱塞时检查是否导通。

(2)	若压下柱塞(A)时不导通，则表明制动灯开关状态良好。

安装

1.	预拧紧防火墙上的支架固定螺栓(A)。

稳固安装制动助力器，并拧紧制动踏板构件固定螺母 (A)。

规定扭矩：

16.7~25.5N•m(1.7~2.6kgf•m,12.3~18.8lb•ft)

拧紧防火墙上的螺栓(A)。

规定扭矩：

16.7~25.5N•m(1.7~2.6kgf•m,12.3~18.8lb•ft)

4.	安装卡环(A)和U型夹销(B)。

注意

●	安装开口销之前，给开口销涂润滑脂。

●	安装卡销时，必须使用新品。

安装制动灯开关。

6.	连接制动灯开关连接器(A)。

7.	调整制动踏板高度和自由间隙。

8.	安装制动踏板后，检查制动踏板工作情况。

安装喷洒管(A)。

10.	安装仪表板下板。 (参考车身-"仪表板下装饰板")

11.	重新连接蓄电池负极导线。

调整

制动灯开关间隙调整

如果制动灯开关和支架之间的间隙不在1.0~2.0mm(0.04~ 0.08in)范围内，遵照下列说明。

1.	分离制动灯开关连接器(A)。

2.	按箭头方向拉锁止板(A)。

3.	逆时针转动制动灯开关45°进行拆卸。

4.	在隐藏接触部件状态固定制动踏板臂并将制动灯开关完全插入。

5.	制动灯开关插入后顺时针转动45°，并压入锁片。

确认制动灯开关和支架之间的间隙。

制动灯间隙：

1.0~2.0mm(0.04~0.08in.)

7.	连接制动灯开关连接器。
