后扭力横梁车桥部件及部件位置和

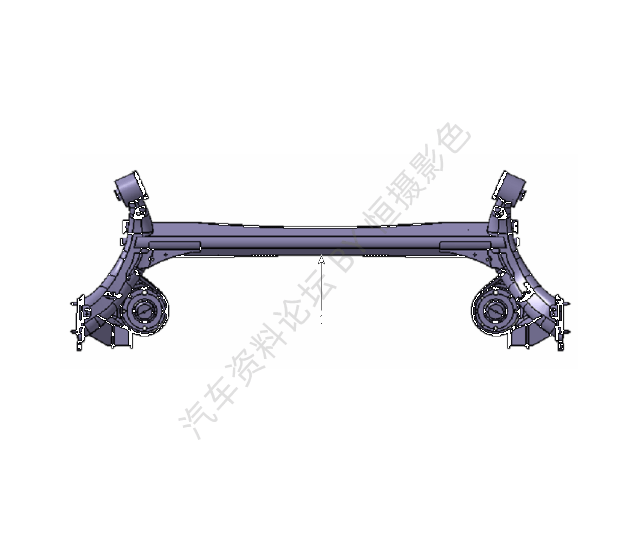

部件


1.后扭力横梁车桥



更换
1.
轻轻拧下车轮螺母。提升车辆，确保稳固支撑。
2.
拆卸后轮毂总成。
(参考驱动轴和车桥-"后轮毂-载体")


注意

●
拆卸后车轮和轮胎(A)时，小心不要损坏轮毂螺栓。
3.
拧下螺栓，拆卸轮速传感器线束(A)。
规定扭矩：
6.9~10.8N•m(0.7~1.1kgf•m,5.1~8.1Ib•ft)



4.
拧下导线支架螺栓(A)。
规定扭矩：
8.8~13.7N•m(0.9~1.4kgf•m,6.5~10.1Ib•ft)


5.
拧下螺栓，从车架上拆卸后减振器(A)。
规定扭矩：
49.0~63.7N•m(5.0~6.5kgf•m,36.2~47.0lb•ft)


6.
拧下螺栓与螺母，从扭力横梁车桥上拆卸后减震器 (A)。
规定扭矩：
98.1~117.7N•m(10.0~12.0kgf•m,72.3~86.8lb•ft)


7.
拧下固定螺栓，从车架上拆卸后扭力横梁车桥(A)。
规定扭矩：
137.3~156.9N•m(14.0~16.0kgf•m,101.3~115.7lb•ft)



8.
按拆卸的相反顺序安装。
参考

●
使用专用工具(09581-11000)安装制动钳总成。

检查
1.
检查轮毂是否裂纹和花键是否磨损。
2.
检查后桥载体是否裂纹。
