前支柱总成部件及部件位置和维修步骤

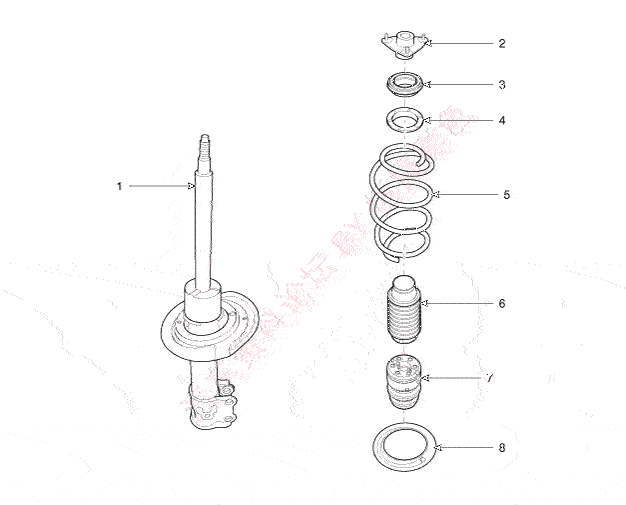

部件


1.支柱总成
2.绝缘垫
3.支柱轴承
4.弹簧上衬垫
5.螺旋弹簧
6.防尘罩
7.缓冲橡胶块
8.弹簧下衬垫
更换
1.
轻微拧松车轮螺母。
举升车辆，并确保安全的支撑它。
2.
从前毂上拆卸前轮和轮胎(A)。
规定扭矩：
88.2~107.8N•m(9.0~11.0kgf•m,65.0~79.5Ib•ft)


注意

●
拆卸前轮和轮胎(A)时，小心不要损坏毂螺栓。
3.
拧下固定螺栓(B)，从前支柱总成上拆卸轮速传感器(A)支架。
规定扭矩：
(A)6.8~10.7N•m(0.7~1.1kgf•m,5.0~7.9lb•ft)
(B)8.8~13.7N•m(0.9~1.4kgf•m,6.5~10.1lb•ft)


4.
拧下螺母，从前支柱总成上分离稳定连杆(A)。
规定扭矩：
98.1~117.7N•m(10.0~12.0kgf•m,72.3~86.8lb•ft)


5.
拆卸车颈顶盖(A)。
(参考BD部分-车颈顶盖)
6.
拆卸车颈板(A)。


7.
拧下支柱装配螺母(A)，拆卸前支柱总成。
规定扭矩：
44.1~58.8N•m(4.5~6.0kgf•m,32.5~43.4lb•ft)


8.
拧下螺栓和螺母，从转向节上分离前支柱总成(A)。
规定扭矩：
137.3~156.9N•m(14.0~16.0kgf•m,101.3~115.7lb•ft)


9.
按拆卸的相反顺序安装。

分解
1.
使用专用工具(09546-26000)，压缩螺旋弹簧(A)。
规定扭矩：
58.8~68.6N•m(6.0~7.0kgf•m,43.4~50.6lb•ft)


2.
从前支撑杆总成(B)上拧下卸自锁螺母(C)。
3.
从前支撑杆总成上拆卸绝缘垫、弹簧衬垫、螺旋弹簧和防尘罩。
4.
按分解的反顺序组装。

检查
1.
检查减振器轴承是否磨损或损坏。
2.
检查上下弹簧衬垫是否损坏或变形。
3.
压缩或拉伸活塞杆(A)，在操作期间，检查是否有异常阻力或发出异常噪音。


处理
1.
完全扩展活塞杆。
2.
在(A)部分钻孔来排放缸体内空气。


注意

●
排出的气体无害，钻孔时注意不要被飞溅的碎片 伤害。
