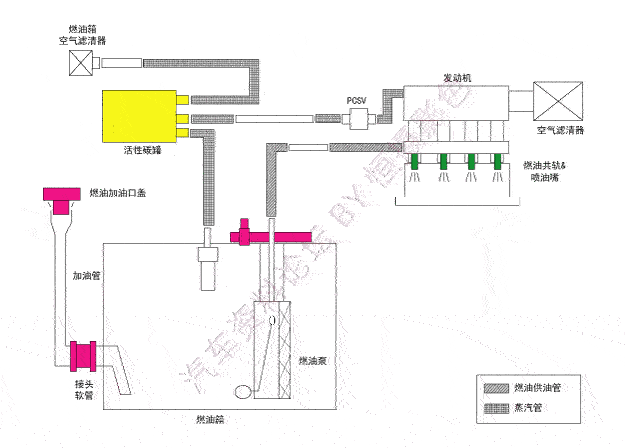

示意图
活性碳罐
活性碳罐内装满木炭，用于吸收来自燃油箱的蒸气。木炭内收集的燃油蒸气，在适当条件下，由ECM/PCM控制将蒸气输送至进气歧管。
净化控制电磁阀(PCSV)
净化控制电磁阀(PCSV)安装在连接活性碳罐和进气歧管的通道上。它属于占空比式电磁阀，由ECM/PCM信号控制。
ECM/PCM控制PCSV打开，将吸收的蒸气输送至进气歧管，
否则通道保持关闭。
燃油加油口盖
燃油加油口盖装配了一个棘轮拧紧装置，减少了错误安装的可能性，可以密封燃油加油口。加油口盖和加油管管颈彼此接触后，棘轮发出响亮的卡嗒声，表明密封已设定。
