后桥总成 后轮毂-载体部件及部件位置和维修步骤

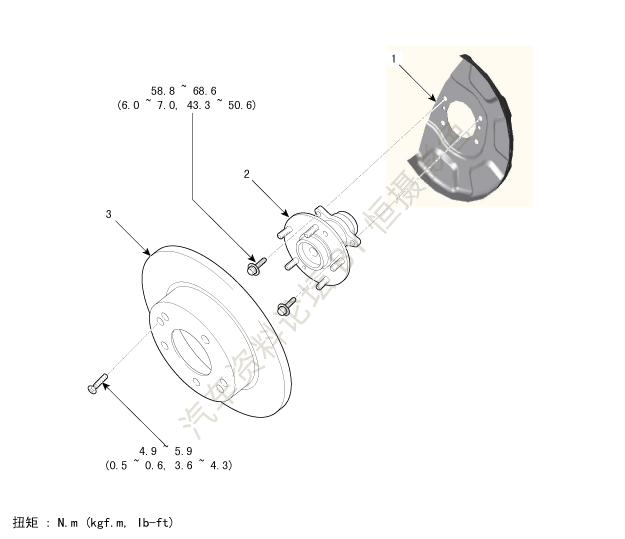

部件


1.后防尘盖
2.后轮毂总成
3.后制动盘
更换
1.
轻微拧松车轮螺母。
举升车辆，并确保安全的支撑它。
2.
从后轮毂上拆卸车轮和轮胎(A)。
规定扭矩：
88.3~107.9N•m(9.0~11.0kgf•m,65.1~79.6Ib•ft)


注意

拆卸后车轮和轮胎(A)时，小心不要损坏毂螺栓。
3.
释放驻车制动。
4.
拆卸驻车制动器拉线。
(1)
拆卸夹(B)后，拆卸驻车制动拉线(A)。
[未配备EPS]


参考

车内的驻车制动杆必须在完全释放位置。
(2)
分离EPB(电控驻车制动)执行器连接器(A)。


5.
拧下导杆螺栓(B)，拆卸后制动钳体(A)。
规定扭矩：
21.6~31.4N•m(2.2~3.2kgf•m,15.9~23.1lb•ft)
[未配备EPS]


[配备EPS]


6.
拆卸制动块回位弹簧(D)。
拆卸制动钳托架(A)内的制动块保持器(C)和制动块(B)。


7.
拧下制动钳装配螺栓，用导线安放制动钳总成(A)。
规定扭矩：
63.7~73.5N•m(6.5~7.5kgf•m,47.0~54.2Ib•ft)


8.
拧下装配螺钉，拆卸制动盘(A)。
规定扭矩：
4.9~5.8N•m(0.5~0.6kgf•m,3.6~4.3Ib•ft)


9.
拧下螺栓，拆卸轮毂轴承(A)。
规定扭矩：
58.8~68.6N•m(6.0~7.0kgf•m,43.3~50.6lb•ft)



10.
按拆卸的相反顺序安装。

检查
1.
检查轮毂是否裂纹和花键是否磨损。
2.
检查制动盘是否刮伤和损坏。
3.
检查后轴支架是否龟裂。
4.
检查轴承是否裂纹或损坏。
