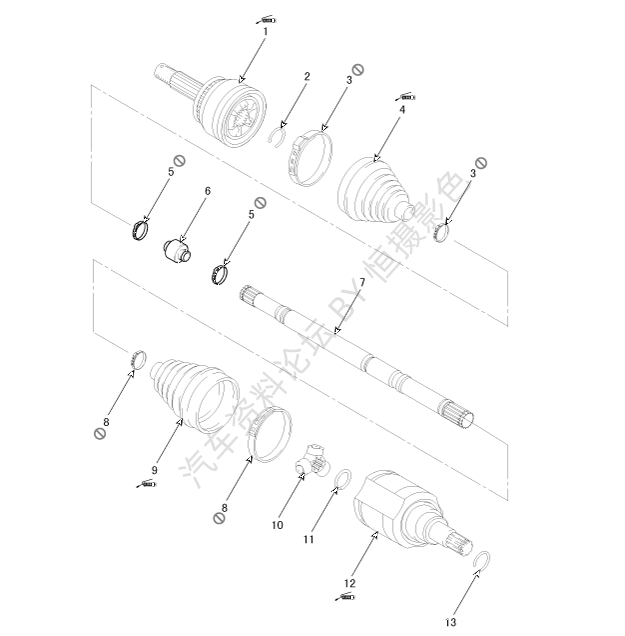

部件
| 1.BJ总成 2.BJ弹簧卡环 3.BJ防尘套箍带 4.BJ防尘罩 | 5.动力阻尼器箍带 6.动力阻尼器 7.轴 8.TJ防尘套箍带 | 9.TJ防尘套 10.三销轴总成 11.卡环 12.TJ壳 | 13.TJ弹簧挡圈 |
| 更换 |
| 1. | 拆卸前驱动轴。 (参考驱动轴总成-"前驱动轴") |
| 2. | 拆卸TJ万向节总成。 (参考驱动轴总成-"TJ万向节")。 |
| 3. | 拆卸动力阻尼器(A)的两侧箍带(B)。 |
| 4. | 如图所示用老虎钳(B)固定驱动轴(A)。 |
| 5. | 拆卸动力减振器时，在轴上涂抹肥皂粉，防止轴花键和动力阻尼器之间损坏。 |
| 6. | 小心从轴(B)上分离动力阻尼器(A)。 |
| 安装 |
| 1. | 在轴花键和动力阻尼器之间的轴上涂抹肥皂粉以免损坏。 |
| 2. | 安装动力阻尼器。 |
| 3. | 安装动力阻尼器箍带(A)。 |
| 4. | 使用专用工具(09495-3K000)固定TJ防尘套箍带(B)。
|
| 5. | 安装TJ万向节总成。 (参考驱动轴总成-"TJ万向节")。 |
| 6. | 安装前驱动轴。 (参考驱动轴总成-"前驱动轴") |
| 7. | 检查前轮定位。 (参考悬架系统-"前轮定位") |
