TJ万向节部件及部件位置和维修步骤

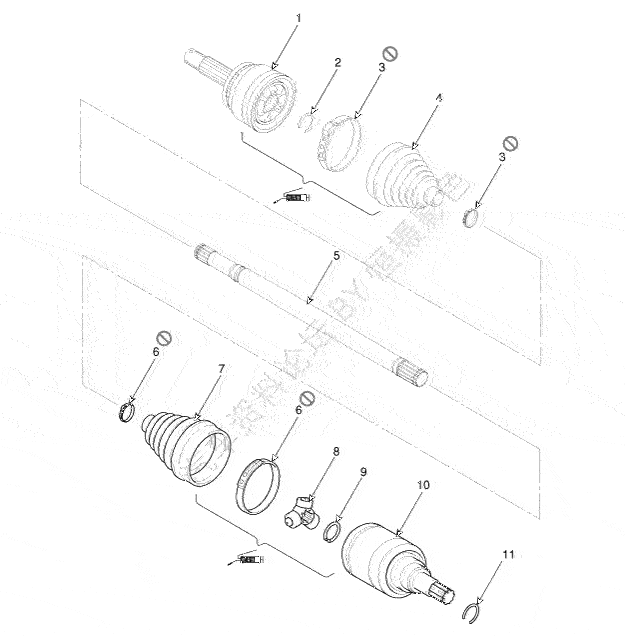

部件


1.BJ总成
2.BJ弹簧卡环
3.BJ防尘套箍带
4.BJ防尘罩
5.轴
6.TJ防尘套箍带
7.TJ防尘套
8.十字轴总成
9.弹簧卡环
10.TJ壳
11.TJ弹簧挡圈

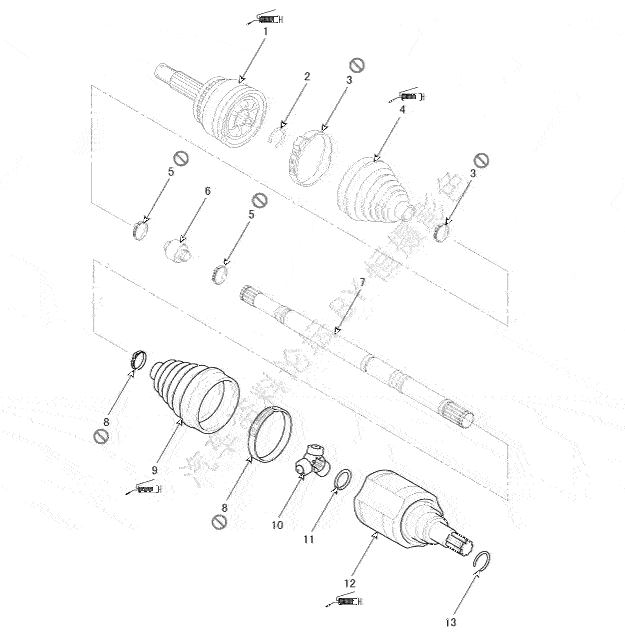

[右]


1.BJ总成
2.BJ弹簧卡环
3.BJ防尘套箍带
4.BJ防尘罩
5.动力阻尼器箍带
6.动力阻尼器
7.轴
8.TJ防尘套箍带
9.TJ防尘套
10.三销轴总成
11.卡环
12.TJ壳
13.TJ弹簧挡圈
更换
注意

●
必须在驱动轴万向节上涂抹专用润滑脂,不能用其它 类型的润滑脂代替。
●
必须用新品更换防尘套箍带。
1.
拆卸前驱动轴。
(参考驱动轴总成-"前驱动轴")。
2.
从TJ壳(A)上拆卸BJ弹簧挡圈(B)。


3.
从TJ壳上拆卸两侧防尘套箍带。



4.
拆卸TJ弹簧挡圈(A)。


注意

●
在三销轴滚子总成(A)、TJ壳(B)和轴花键(C)上作 定位标记以便于组装。


5.
从轴上拆卸卡环(A)。


6.
使用专用工具(09495-33000)从驱动轴上(A)拆卸三销轴总成(B)。


7.
清洁三销轴总成。
8.
拆卸TJ防尘套(A)。
注意

●
再次使用防尘罩(A)时,在驱动轴花键(C)周围缠上胶带(B)来保护防尘罩(A)。


检查
1.
检查三销轴总成是否滚轴旋转、磨损或腐蚀。
2.
检查万向节壳内环槽是否磨损或腐蚀。
3.
检查TJ防尘套是否损坏和变质。

安装
1.
在驱动轴花键(TJ)周围缠绕胶带以免损坏防尘套。
2.
把分解期间作的对齐标记(D)用作指引标记,在驱动轴花键(C)上安装三销轴总成(A)和卡环(B)。



3.
在万向节防尘套上涂抹指定润滑脂,数量和检查时擦去的数量相同。
4.
安装两个防尘套箍带。
5.
为了控制TJ防尘套内的空气,拧紧防尘套箍带时,应使防尘套箍带之间保持规定的距离。
发动机
TM
距离(L)mm(in.)
左侧
右侧
Gamma 1.6
6 M/T
550.8(21.6850)
839.0(33.0315)
Gamma 1.6
6 A/T
531.6(20.9291)
823.5(32.4213)
Nu 2.0 MPI
6 M/T
550.6(21.6772)
839.4(33.0472)
Nu 2.0 MPI
6 A/T
531.5(20.9252)
823.4(32.4173)
UⅡ 1.7
(高)
6 M/T
530.9(20.9606)
858.8(33.8110)
UⅡ 1.7
(高)
6 A/T
532.4(20.9606)
823.0(32.0416)
UⅡ 1.7
(近光)
6 M/T
550.6(21.6772)
839.4(33.0472)


6.
使用SST(09495-3K000),固定TJ防尘套箍带。

间隙(A):2.0mm(0.0787in.)以下


7.
安装前驱动轴。
(参考驱动轴总成-"前驱动轴")
8.
检查前轮定位。
(参考悬架系统-"前轮定位")
