部件及部件位置和维修步骤

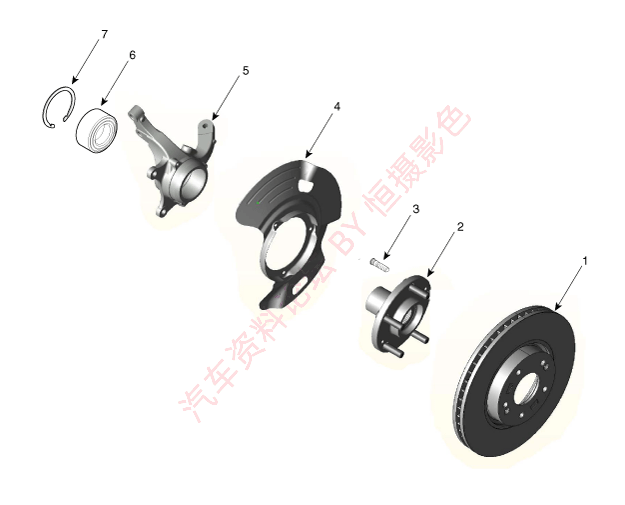

部件


1.制动盘
2.轮毂总成
3.轮毂螺栓
4.防尘盖
5.转向节
6.轮毂轴承
7.卡环
更换
1.
轻微拧松车轮螺母。
举升车辆，并确保安全的支撑它。
2.
从前轮毂拆卸前车轮和轮胎(A)。
规定扭矩：
88.3~107.9N•m(9.0~11.0kgf•m,65.1~79.6Ib•ft)


.
从前轮毂拆卸前车轮和轮胎(A)。
规定扭矩：
88.3~107.9N•m(9.0~11.0kgf•m,65.1~79.6Ib•ft)

注意

拆卸车轮和轮胎(A)时，小心不要损坏轮毂螺栓。
3.
拧下制动软管固定支架螺栓(A)。


4.
拧下导杆螺栓(B)，将制动钳(A)转出。
规定扭矩：
21.6~31.4N•m(2.2~3.2kgf•m,15.9~23.1lb•ft)


5.
拆卸制动钳托架(A)内的制动块调整垫片(D)、制动块 保持器(C)和制动块(B)。


6.
拆卸制动钳固定螺栓(A)，然后安置制动钳总成(B)和 接线。
规定扭矩：
78.4~98.0N•m(8.0~10.0kgf•m,57.8~72.3Ib•ft)



7.
拧下锁止螺母(A)和螺钉(B)，拆卸前制动盘(C)。
规定扭矩：
(A)240.3~269.7N•m(24.5~27.5kgf•m,177.2~198.9lb•ft)
(B)6.9~9.8N•m(0.7~1.1kgf•m,5.1~7.2lb•ft)


8.
从转向节拆卸横拉杆端部球节(A)。
(1)
拆卸开口销(B)。
(2)
拆卸槽顶螺母(C)。
(3)
使用专用工具(09568-34000)。
规定扭矩：
23.5~33.3N•m(2.4~3.4kgf•m,19.4~24.5lb•ft)



9.
拧下装配螺栓，从转向节拆卸轮速传感器(A)。
规定扭矩：
6.8~10.7N•m(0.7~1.1kgf•m,5.0~7.9lb•ft)


10.
从转向节上拆卸下臂(A)。
规定扭矩：
98.1~117.7N•m(10.0~12.0kgf•m,72.3~86.8Ib•ft)


11.
从前轮毂总成上分离驱动轴(A)。


12.
拧下支柱装配螺栓，拆卸转向节总成(A)。
规定扭矩：
137.3~156.9N•m(14.0~16.0kgf•m,101.3~115.7Ib•ft)


分解
1.
拆卸卡环(A)。


2.
从转向节总成上拆卸总成。
(1)
把转向节总成(A)放到压力机上。
(2)
在轮毂轴承轴上放置一个适当的适配器(B)。


3.
从轮毂总成上拆卸轮毂轴承内座圈。
(1)
轮毂总成上安装拆卸轮毂轴承内座圈的适当工具 (A)。
(2)
在适配器(B)上放置轮毂总成和工具(A)。
(3)
在轮毂总成轴上放置适配器(C)。
(4)
使用压力机从轮毂总成上拆卸轮毂轴承内部座圈 (D)。


4.
从转向节总成上拆卸轮毂轴承外部座圈。
(1)
在适配器(B)上放置轮毂总成(A)。
(2)
在轮毂轴承外座圈上放置适配器(C)。
(3)
使用压力机从转向节总成上拆卸轮毂轴承外座圈。


5.
更换新的轮毂轴承。

重新装配
1.
把轮毂轴承安装到转向节总成上。
(1)
把转向节总成(A)放到压力机上。
(2)
在转向节总成(A)上放置新的轮毂轴承。
(3)
在轮毂轴承上放置适配器(B)。
(4)
使用压力机把轮毂轴承安装到转向节总成上。


注意

-
不要按压轮毂轴承内部座圈，否则会损坏轴承总成。
-
一定要使用新的车轮轴承总成。
2.
把轮毂总成安装到转向节总成上。
(1)
将轮毂总成(A)置于一个适当适配器上。
(2)
将转向节总成(B)置于轮毂总成(A)上。
(3)
在轮毂轴承上放置适配器(C)。
(4)
使用压力机将轮毂总成(A)安装到转向节总成(B)。


注意

不要按压轮毂轴承内部座圈，否则会损坏轴承总成。
3.
安装卡环(A)。


检查
1.
检查轮毂是否裂纹和花键是否磨损。
2.
检查制动盘是否刮伤和损坏。
3.
检查转向节是否裂纹。
4.
检查轴承是否裂纹或损坏。

安装
1.
按拆卸的相反顺序安装。
参考

使用专用工具(09581-11000)安装制动钳总成。
(参考制动系统-"前盘式制动器")
2.
检查前轮定位。
(参考悬架系统-"前轮定位")
