说明

压缩机是制冷系统的动力装置。

它位于发动机气缸体的侧面，由发动机通过V型皮带驱动。

压缩机将低温低压气体状制冷剂转换为高温高压气体状制冷剂。

可变斜盘式压缩机

压缩机配备斜盘，斜盘转动以往复运动活塞，压缩制冷剂。

可变斜盘压缩机控制斜盘角度以改变制冷剂的排量。它根据车辆惯性和驱动条件，执行精确的制冷性能控制。

内部控制式可变斜盘压缩机利用机械控制阀(MCV)，根据吸入压力的大小，改变斜盘角度。

外部控制式可变斜盘压缩机利用电控阀(ECV)，根据暖风&空调控制模块的电子信号，改变斜盘角度。

这能实现稳定的温度控制，并提升驾驶感觉。

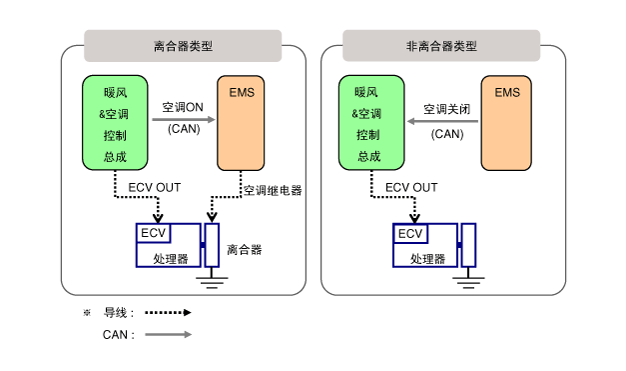

ECU控制图

部件

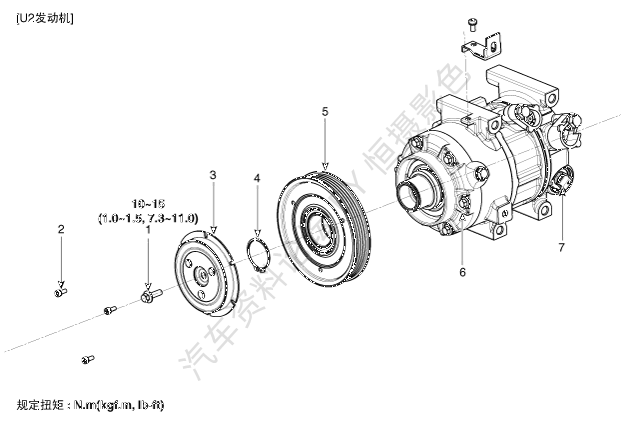

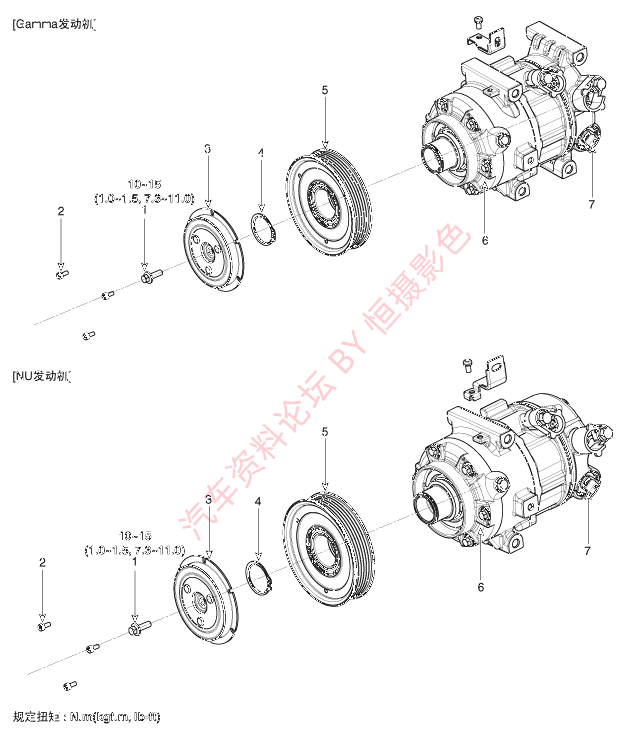

1.离合器螺栓
2.限制器螺栓
3.限制器&毂总成
4.卡环

5.皮带轮
6.压缩机总成
7.电控阀(ECV)

拆卸

1.	如果压缩机可以运转，在怠速状态下运转发动机，让空调工作几分钟，然后停止发动机。

2.	分离蓄电池负极端子。

3.	使用回收/充注系统回收制冷剂。

4.	拧松固定夹和螺栓，拆卸发动机室底盖(A)。

5.	拧下固定螺栓，拆卸发动机右侧下盖(A)。

5.	拧下固定螺栓，拆卸发动机右侧下盖(A)。

6.	松动驱动皮带。 (参考发动机机械系统-"驱动皮带")

拧下螺栓，从压缩机上分离吸入管(A)和排放管(B)。

参考

分离管路后应立刻堵住或盖住开放口，以防止被湿气或灰尘污染。

8.	分离压缩机开关连接器(A)。

9.	拧下固定螺栓，拆卸压缩机(A)。

[Gamma发动机]

[Nu发动机]

[U2发动机]

安装

确认压缩机(A)固定螺栓是否拧入到正常长度。按照规定扭矩和顺序拧紧固定螺栓。

规定扭矩：

20.00~32.95N•m(2.04~3.36kgf•m,14.75~24.30lb•ft)

[Gamma发动机]

[Nu发动机]

[U2发动机]

按拆卸的相反顺序安装。

A.	如果安装新压缩机，从拆卸的旧压缩机中排出全部润滑油并测量它的容量。以规定压缩机润滑油量减去旧压缩机中排出的润滑油量，此结果即为您应从新压缩机中排出的润滑油量(通过吸入口)。

B.	用新品更换每个接口处的O-型环。安装前，涂上薄薄一层润滑油。要使用正品R-134a系统的O型环，以避免泄漏。

C.	为避免受污染，禁止将排放的润滑油倒回油桶中再使用。而且千万不要与其它润滑油混合。

D.	润滑油使用完后，应立刻密封油桶，以避免润滑油中进入湿气。

检查

1.	检查限制器&毂总成(A)的相关部分是否变色、脱皮或存在其他损坏。如果损坏，更换总成。

2.	用手转动皮带轮，检查皮带轮(B)轴承间隙和阻力。如果间隙/阻力过大或存在噪音，使用新品更换皮带轮。

分解

1.	拆卸前轮胎[右侧]。

2.	拆卸前轮罩固定卡扣。

3.	分离前轮罩(A)的前部。

4.	拧下固定螺栓，拆卸发动机右侧下盖(A)。

5.	松动驱动皮带。 (参考发动机机械系统-"驱动皮带")

使用离合器螺栓拆卸器(09977-3R000)固定皮带轮，拧下离合器螺栓(A)。

规定扭矩：

10.0~15.0N•m(1.02~1.53kgf•m,7.37~11.0lb•ft)

7.	拧下限制器螺栓，然后拆卸限制器&毂总成。

8.	使用卡环钳，拆卸开环(A)后，拆卸皮带轮(B)。

参考

●	在拆卸/安装过程中，注意不要损坏皮带轮和压缩机。

●	一旦分离卡环，更换新品。

按分解的相反顺序重新装配。

参考

●	使用非汽油溶剂清洗皮带轮和压缩机滑动面。

●	安装新卡环，并确保卡环完全落座在槽内。

●	装配后，确定皮带轮转动顺畅。
