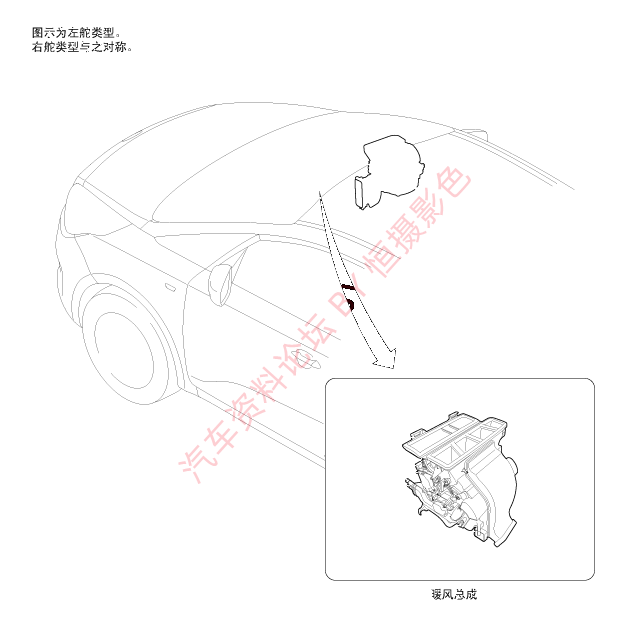

部件部件位置
| 部件 |
| [左] |

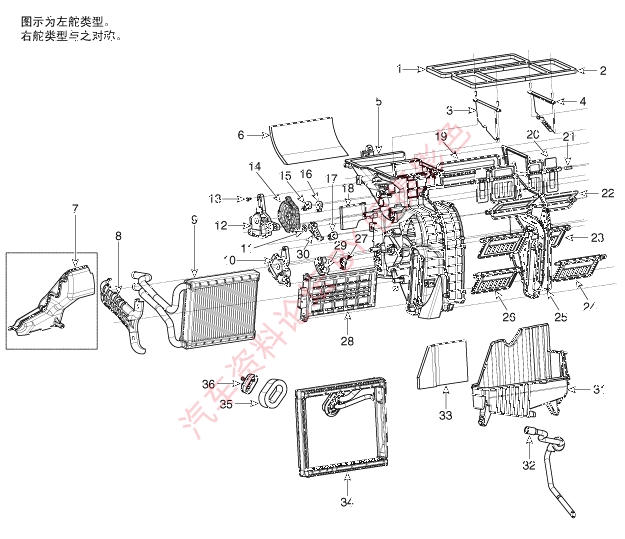

| 1.突缘密封件 2.突缘密封件 3.通风管 4.通风管 5.加热器壳 6.隔音垫 7.下风口网状左导管 8.加热器芯盖 9.加热器芯&密封总成 10.温度门执行器电机总成 11.弹簧垫圈 12.通风模式执行器总成 | 13.自攻螺钉棘轮 14.通风模式凸轮 15.除霜风门控制臂 16.中风门控制臂 17.下风门控制臂 18.隔音垫 19.除湿风口总成 20.中风门总成 21.壳体至壳体固定夹 22.下风门总成 23.温度门总成 24.双模式左温度门总成 | 25.双模式暖风总成分隔板 26.双模式右温度门总成 27.温度门单一控制臂 28.PTC加热器 29.温度门控制杆 30.下风门控制杆 31.下壳 32.排水软管 33.隔音垫 34.蒸发器芯总成 35.蒸发器管密封件 36.接头突缘盖 |
| [右] |

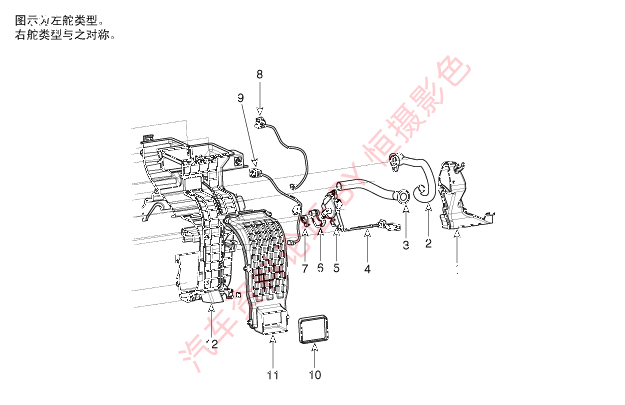

| 1.下风口网状右导管 2.吸入软管 3.制冷导管 4.空调蒸发系统恒温器总成 5.双模式温度门执行器电机总成 6.双模式温度门控制杆 | 7.温度门双控制臂 8.手动导线线束 9.双模式导线线束 10.后控制台导管密封 11.后通风盖 12.加热器壳 |
| 更换 |
| 1. | 分离蓄电池负极端子。 |
| 2. | 用回收/循环/充注设备回收制冷系统内的制冷剂。 |
| 3. | 发动机冷却时，排出散热器中的发动机冷却水。 (参考发动机机械系统-"冷却水") |
| 4. | 拆卸车颈盖。 (参考BD部分-车颈盖) |
| 5. | 拧下螺栓后拆卸车颈顶板(A)。 |
| 6. | 拧下螺栓，从蒸发器芯上拆卸膨胀阀(A)。
|
| 7. | 拧下螺钉，拆卸膨胀阀突缘(A)。 |
|
参考| 8. | 从暖风总成分离加热器进水管(A)和出水管(B)。 |
|
| 9. | 拧下螺母，拆卸进入和排出加热器软管突缘(A)。 |
| 10. | 拧松车颈横梁固定螺栓(A)。 |
| 11. | 拆卸两侧前座椅总成。 (参考车身 -"前座椅总成") |
| 12. | 拆卸两侧前立柱装饰板。 (参考BD部分-前立柱装饰板) |
| 13. | 拆卸两侧仪表板侧面装饰板。 (参考BD部分-"车颈侧装饰板") |
| 14. | 拆卸仪表板两侧盖。 (参考车身-"仪表板侧盖") |
| 15. | 拆卸仪表板中央下装饰板。 (参考车身-"仪表板中央装饰板") |
| 16. | 拆卸转向柱护罩下板。 (参考车身-"转向柱罩") |
| 17. | 拆卸方向盘。 (参考转向系统-"方向盘") |
| 18. | 拆卸组合开关。 (参考车身电气系统-"组合开关") |
| 19. | 拧下固定螺栓后，放下转向柱。 (参考转向系统-"转向柱和轴") |
| 20. | 拆卸换档杆总成。 (参考自动变速器系统-"变速杆") |
| 21. | 拧下固定螺母，拆卸控制台后固定支架(A)。 |
| 22. | 拧下螺母后，拆卸后空气管道总成(A)。 |
| 23. | 拆卸加速踏板盖(A)。 |
| 24. | 拧下螺栓后拆卸加速踏板(B)。 |
| 25. | 拆卸后管道(A)。 [左] |
[右]
| 26. | 拆卸底板地毯(A)。 |
| 27. | 使用夹子拆具，拆卸夹子并拆卸后暖风管道(A)。 [左] |
[右]
| 28. | 拆卸排水软管(A)。 |
| 29. | 分离室内接线盒连接器(A)。 |
| 30. | 分离多功能盒连接器(A)。 [驾驶席] |
[助手席]
| 31. | 拧下固定螺栓和螺母，拆卸车颈横梁中央支架(A)。 |
| 32. | 分离空气囊控制模块(SRSCM)连接器(A)。 |
| 33. | 分离连接器(A)，拆卸前立柱上的固定夹(B)。 [驾驶席] |
[助手席]

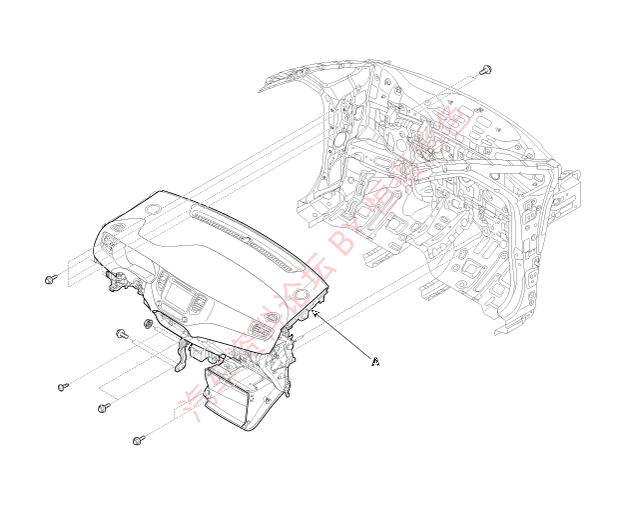

| 34. | 拧下螺母和螺栓后，一起拆卸主仪表板和车颈横梁总成(A)。 |
| 35. | 分离暖风总成连接器。 |
| 36. | 拧下固定螺母，从仪表板上拆卸暖风和鼓风机总成。 |
| 37. | 拧下螺钉(A)后，从暖风总成上拆卸鼓风机总成。 |
| 38. | 按拆卸的相反顺序安装。 |
