| 说明 |
暖风总成包括通风模式执行器和温度门执行器。
温度门控制执行器安装在暖风总成上。它通过如下程序调整输出温度。
操作温度控制开关，控制模块输出调节信号，温度门执行器操作调整温度门的位置。然后随温度门位置决定的热/冷空气比率来调节输出温度。
| 检查 |
| 1. | 将点火开关转至OFF。 |
| 2. | 分离温度门控制执行器连接器。 |
| 3. | 在3号和7号端子上分别连接蓄电池12V正极和负极，确认温度门控制执行器操作到最冷位置。 当极性颠倒连接时，确认温度门控制执行器是否操作到暖位置。 |
|
| 4. | 连接温度门执行器连接器。 |
| 5. | 将点火开关置于ON位置。 |
| 6. | 检查5号端子和6号端子之间的电压。 规格
它反馈执行器的当前位置，以便进行控制。 |
| 7. | 如果测量的电压值不在规定值范围内，使用良好的、相同型号的温度门控制执行器进行替换，并检查是否正常工作。 |
| 8. | 如果实践证明温度门控制执行器存在故障，进行更换。 |
| 更换 |
| (驾驶席侧) |
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸仪表板下板。 (参考车身-"仪表板下装饰板") |
| 3. | 拧下螺钉，拆卸驾驶席侧网状通风管(A)。 |

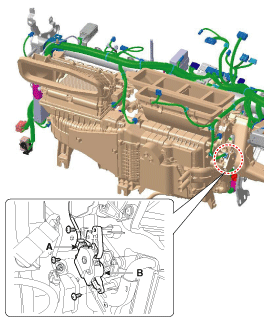

| 4. | 分离连接器(A)，拧下固定螺钉，拆卸温度门执行器(B)。 |
| 5. | 按拆卸的相反顺序安装。 |
| [助手席侧] |
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸手套箱壳。 (参考车身-"手套箱壳") |
| 3. | 拧下螺钉，拆卸助手席侧(A)。 |
| 4. | 拆卸蒸发器温度传感器导线固定夹(A)。 |
| 5. | 分离连接器(B)，拧下固定螺钉后，拆卸温度门控制 执行器(C)。 |
| 6. | 按拆卸的相反顺序安装。 |
