| 说明 |
通风模式控制执行器安装在暖风总成上。
通风模式控制执行器根据空调控制模块输出的调节信号进行操作，调节通风模式风门的位置。按动通风模式选择开关时，通风模式控制执行器按照中风口→中风口/下风口→下风口→上风口/下风口顺序转换。
| 检查 |
| 1. | 将点火开关转至OFF。 |
| 2. | 分离通风模式控制执行器连接器。 |
| 3. | 在3号端子和7号端子上分别连接12V电源正极和负极，确认通风模式执行器操作至上风口位置。 颠倒连接时，确认通风模式执行器操作至中风口位置。 |
|
| 4. | 连接通风模式执行器连接器。 |
| 5. | 将点火开关置于ON位置。 |
| 6. | 检测5号与4号端子之间的电压。 规格
它反馈执行器的当前位置，以便进行控制。 |
| 7. | 如果测得的电压不在规定值范围内，用良好的、相同型号的通风模式执行器替换，并检查是否正常工作。 |
| 8. | 如果实践证明通风模式执行器存在故障，进行更换。 |
| 更换 |
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸仪表板下板。 (参考车身-"仪表板下装饰板") |
| 3. | 拧下螺钉，拆卸驾驶席侧网状通风管(A)。 |

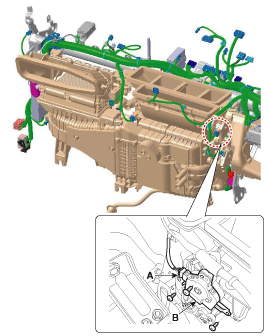

| 4. | 分离连接器(A)，拧下固定螺钉，拆卸通风模式风门控制执行器(B)。 |
| 5. | 按拆卸的相反顺序安装。 |
