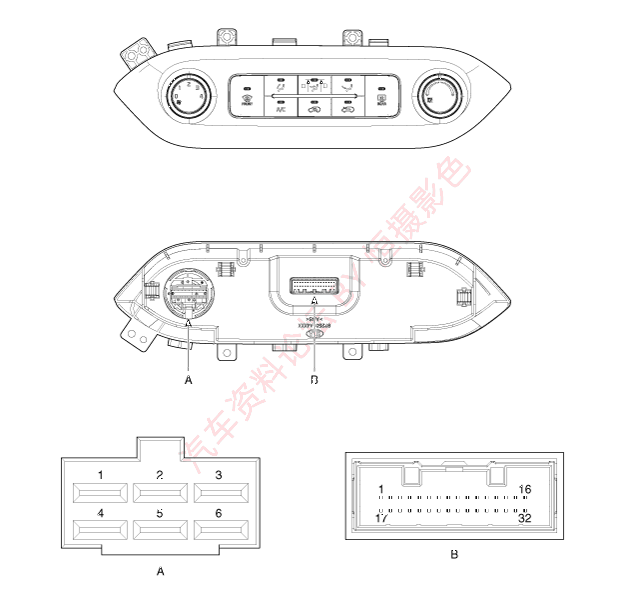

部件
| 连接器端子功能 |
| 连接器 | 端子号 | 功能 | 连接器 | 端子号 | 功能 |
| A | 1 | 搭铁 | B | 14 | 鼓风机ON信号到共用端子 |
| 2 | 中高速 | 15 | 鼓风机最大速度ON信号 | ||
| 3 | 中低速 | 16 | 照明-(变阻器) | ||
| 4 | 高电位 | 17 | 点火开关2 | ||
| 5 | 共用 | 18 | 点火开关1 | ||
| 6 | 低电位 | 19 | 传感器电源(+5) | ||
| B | 1 | 照明+(尾灯) | 20 | 蒸发器温度传感器(+) | |
| 2 | 蓄电池 | 21 | AMB传感器(+) | ||
| 3 | 通风模式执行器(中风口) | 22 | PTC继电器2 | ||
| 4 | 通风模式执行器(上风口) | 23 | PTC继电器3 | ||
| 5 | 温度门执行器(冷) | 24 | 后窗除霜器 | ||
| 6 | 温度门执行器(热) | 25 | 后除霜器开关 | ||
| 7 | 内外气选择风门执行器
(外气进入) | 26 | C_CAN高电位 | ||
| 8 | 内外气选择风门执行器
(内气循环) | 27 | C_CAN低电位 | ||
| 9 | PTC
ON信号 | 28 | 危险警告灯闪烁信号 | ||
| 10 | 棘爪输出(+) | 29 | ECV+ | ||
| 11 | 通风模式执行器反馈 | 30 | ECV-(搭铁) | ||
| 12 | 温度门执行器反馈 | 31 | 传感器搭铁 | ||
| 13 | 内外气选择风门执行器反馈 | 32 | 搭铁 |
| 更换 |
| 1. | 分离蓄电池负极端子。 |
| 2. | 使用螺丝刀或拆卸工具，拆卸仪表板中央装饰板(A)。 |
| 3. | 分离起动/停止按钮连接器(A)。 |
| 4. | 拧下固定螺钉，拆卸空调&暖风控制器(A)。 |
| 5. | 分离空调&暖风控制器连接器(C)。 |
| 6. | 按拆卸的相反顺序安装。 |
