部件

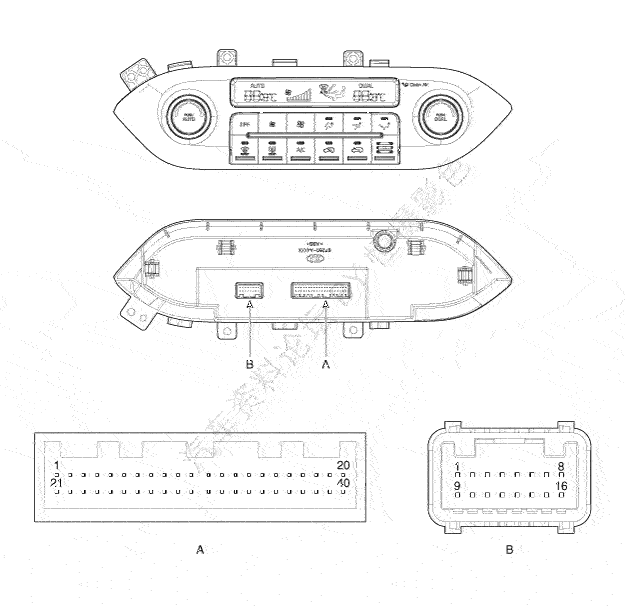

| 连接器端子功能 |
| 连接器 | 端子号 | 功能 | 连接器 | 端子号 | 功能 |
| A | 1 | 照明+(尾灯) | A | 29 | 光照度传感器(-)-左 |
| 2 | - | 30 | 光照度传感器(-)-右 | ||
| 3 | C_CAN高电位 | 31 | 危险警告灯闪烁信号 | ||
| 4 | C_CAN低电位 | 32 | 后窗除霜器 | ||
| 5 | - | 33 | 后除霜器开关 | ||
| 6 | 通风模式执行器(中风口) | 34 | 离子发生器诊断 | ||
| 7 | 通风模式执行器(上风口) | 35 | ION信号 | ||
| 8 | 通风模式执行器反馈 | 36 | 清除信号 | ||
| 9 | 内外气选择风门执行器(外气进入) | 37 | - | ||
| 10 | 内外气选择风门执行器(内气循环) | 38 | PAB
ON信号 | ||
| 11 | 内外气选择风门执行器反馈 | 39 | PAB
OFF警告灯 | ||
| 12 | - | 40 | 安全带提示 | ||
| 13 | K线 | B | 1 | 搭铁 | |
| 14 | 温度门执行器(冷)-助手席 | 2 | 传感器搭铁 | ||
| 15 | 温度门执行器(热)-助手席 | 3 | MM
CAN低电位 | ||
| 16 | 温度门执行器反馈-助手席 | 4 | MM
CAN高电位 | ||
| 17 | PTC ON信号 | 5 | 传感器电压(+5V) | ||
| 18 | PTC继电器2 | 6 | FET(控制) | ||
| 19 | PTC继电器3 | 7 | PAB
IG1电源 | ||
| 20 | 照明-(变阻器) | 8 | 点火开关1 | ||
| 21 | 棘爪输出(+) | 9 | 搭铁 | ||
| 22 | 危险警告灯信号 | 10 | ECV(+) | ||
| 23 | 温度门执行器(冷)-驾驶席 | 11 | ECV(+) | ||
| 24 | 温度门执行器(热)-驾驶席 | 12 | - | ||
| 25 | 温度门执行器风门反馈-驾驶席 | 13 | 场效应晶体管漏极反馈 | ||
| 26 | AMB传感器(+) | 14 | 鼓风机电机(+) | ||
| 27 | 蒸发器传感器(+) | 15 | 点火开关2 | ||
| 28 | 湿度(PWM) | 16 | 蓄电池 |
自诊断
| 1. | 自诊断程序 |
| 2. | 如何读取自诊断故障代码 显示板每隔0.5秒闪烁3次，在温度显示位置上，相应故障代码每隔0.5秒闪烁，会显示两位数字。代码以数值格式显示 故障代码
|
| 3. | 故障代码显示
|
| (2) | 连续操作：两个或以上故障代码。 |
| (3) | 逐级操作
|
| 4. | 如果检测出故障代码，参考故障代码表，检查引起故障的原因。 |
| 5. | 失效保护
|
| 更换 |
| 1. | 分离蓄电池负极端子。 |
| 2. | 使用螺丝刀或拆卸工具，拆卸仪表板中央装饰板(A)。 |
| 3. | 分离起动/停止按钮连接器(A)。 |
| 4. | 拧下固定螺钉，拆卸空调&暖风控制器(A)。 |
| 5. | 拆卸室内温度传感器软管(A)。 |
| 6. | 分离空调&暖风控制器连接器(B)。 |
| 7. | 按拆卸的相反顺序安装。 |
