发动机控制模块（ECM）电路图&维修步骤

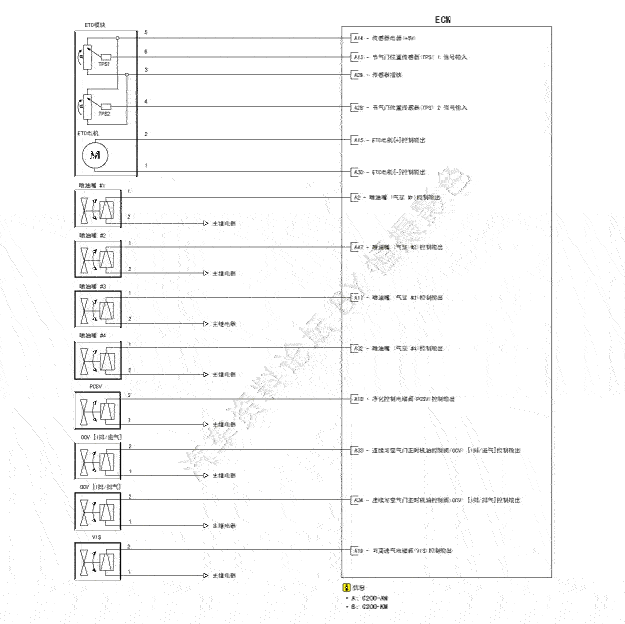

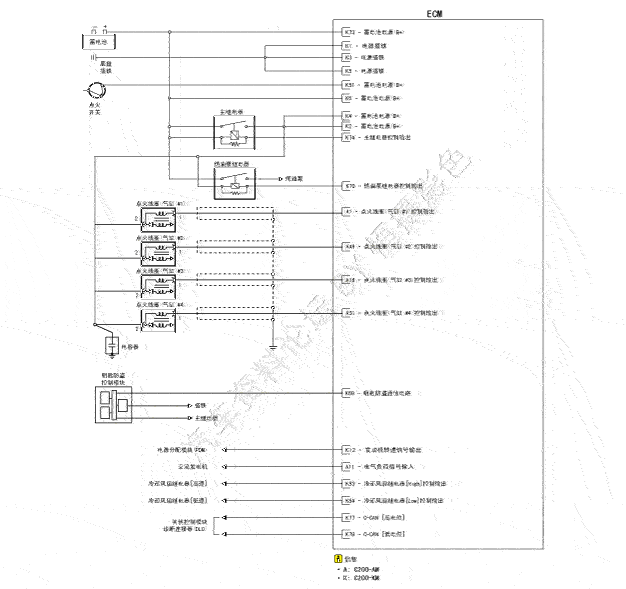

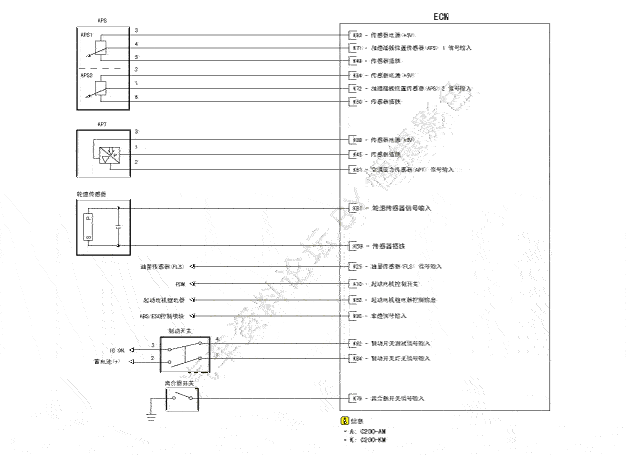

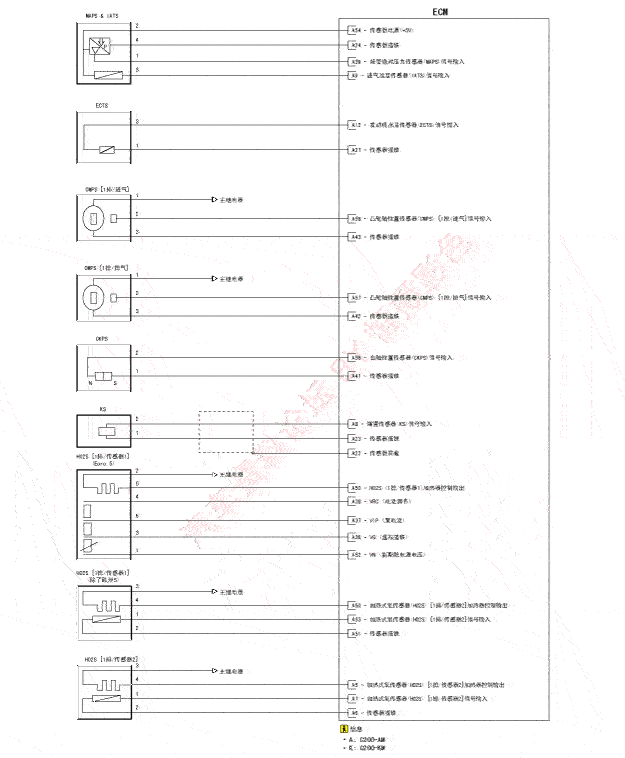

sydfl3016l.gifECM端子和输入/输出信号(M/T)



ECM端子功能
连接器[C200-AM]
端子号
说明
连接到
1
点火线圈(气缸#1)控制输出
点火线圈(气缸#1)[非-钥匙防盗类型]
点火线圈(气缸#4)控制输出
点火线圈(气缸#4)[钥匙防盗类型]
2
喷油嘴(气缸#1)控制输出
喷油嘴(气缸#1)
3
-

4
-

5
加热式氧传感器(HO2S)[1排/传感器2]加热器控制输出
加热式氧传感器(HO2S)[1排/传感器2]
6
传感器搭铁
加热式氧传感器(HO2S)[1排/传感器2]
7
加热式氧传感器(HO2S)[1排/传感器2]信号输入
加热式氧传感器(HO2S)[1排/传感器2]
8
爆震传感器(KS)信号输入
爆震传感器(KS)
9
进气温度传感器(IATS)信号输入
进气温度传感器(IATS)
10
起动控制开关
电源分配模块(PDM)
11
电气负荷信号输入(FR)
交流发电机
12
水温传感器(ECTS)信号输入
水温传感器(ECTS)
13
节气门位置传感器1(TPS)信号输入
节气门位置传感器(TPS)1
14
传感器电源(+5V)
节气门位置传感器(TPS)1,2
15
ETC电机[+]控制输出
ETC电机
16
点火线圈(气缸#3)控制输出
点火线圈(气缸#3)[非-钥匙防盗类型]
点火线圈(气缸#2)控制输出
点火线圈(气缸#2)[钥匙防盗类型]
17
喷油嘴(气缸#3)控制输出
喷油嘴(气缸#3)
18
清除控制电磁阀(PCSV)控制输出
净化控制电磁阀(PCSV)
19
可变进气(VIS)电磁阀控制输出
可变进气(VIS)电磁阀
20
-

21
-

22
传感器屏蔽搭铁
爆震传感器(KS)
23
传感器搭铁
爆震传感器(KS)
24
传感器搭铁
进气歧管绝对压力传感器(MAPS)
25
-

26
-

27
传感器搭铁
水温传感器(ECTS)
28
节气门位置传感器(TPS)2信号输入
节气门位置传感器(TPS)2
29
传感器搭铁
节气门位置传感器(TPS)1,2
30
ETC电机[+]控制输出
ETC电机
31
点火线圈(气缸#4)控制输出
点火线圈(气缸#4)[非-钥匙防盗类型]
点火线圈(气缸#1)控制输出
点火线圈(气缸#1)[钥匙防盗类型]
32
喷油嘴(气缸#2)控制输出
喷油嘴(气缸#4)
33
CVVT机油控制(OCV)阀[1排/进气]控制输出
CVVT机油控制阀(OCV)[1排/进气]
34
CVVT机油控制(OCV)阀[1排/排气]控制输出
CVVT机油控制阀(OCV)[1排/排气]
35
-

36
VG(虚拟搭铁)
加热式氧传感器(HO2S)[1排/传感器1]
37
VIP(电流泵送)
加热式氧传感器(HO2S)[1排/传感器1]
38
VRC(电流调节)
加热式氧传感器(HO2S)[1排/传感器1]
39
歧管绝对压力传感器(MAPS)信号输入
进气歧管绝对压力传感器(MAPS)
40
-

41
传感器搭铁
曲轴位置传感器(CKPS)
42
传感器搭铁
凸轮轴位置传感器(CMPS)[1排/排气]
43
传感器搭铁
凸轮轴位置传感器(CMPS)[1排/进气]
44
-

45
-

46
点火线圈(气缸#2)控制输出
点火线圈(气缸#2)[非-钥匙防盗类型]
点火线圈(气缸#3)控制输出
点火线圈(气缸#3)[钥匙防盗类型]
47
喷油嘴(气缸#2)控制输出
喷油嘴(气缸#2)
48
-

49
-

50
加热式氧传感器(HO2S)[1排/传感器1]加热器控制输出
加热式氧传感器(HO2S)[1排/传感器1]
51
传感器搭铁
加热式氧传感器(HO2S)[1排/传感器1]
52
VN(能斯脱电压)
加热式氧传感器(HO2S)[1排/传感器1]
53
加热式氧传感器(HO2S)[1排/传感器1]加热器控制输出
加热式氧传感器(HO2S)[1排/传感器1]
54
传感器电源(+5V)
进气歧管绝对压力传感器(MAPS)
55
-

56
曲轴位置传感器(CKPS)信号输入
曲轴位置传感器(CKPS)
57
凸轮轴位置传感器(CMPS)[1排/排气]信号输入
凸轮轴位置传感器(CMPS)[1排/排气]
58
凸轮轴位置传感器(CMPS)[1排/进气]信号输入
凸轮轴位置传感器(CMPS)[1排/进气]
59
-

60
-


连接器[C200-KM]
端子号
说明
连接到
1
电源搭铁
搭铁
2
蓄电池电源(B+)
主继电器
3
电源搭铁
搭铁
4
蓄电池电源(B+)
主继电器
5
电源搭铁
搭铁
6
蓄电池电源(B+)
主继电器
7
-

8
-

9
-

10
-

11
-

12
发动机转速信号输出
电源分配模块(PDM)
13
-

14
-

15
-

16
-

17
-

18
-

19
-

20
-

21
-

22
-

23
-

24
-

25
燃油量传感器(FLS)信号输入
燃油量传感器(FLS)
26
-

27
-

28
-

29
-

30
-

31
-

32
-

33
-

34
-

35
-

36
-

37
-

38
-

39
-

40
-

41
-

42
-

43
-

44
-

45
传感器搭铁
空调压力传感器(APT)
46
-

47
-

48
-

49
传感器搭铁
加速踏板位置传感器(APS)1
50
传感器搭铁
加速踏板位置传感器(APS)2
51
蓄电池电源(B+)
点火开关
52
起动继电器控制输出
起动继电器
53
冷却风扇继电器[高速]控制输出
冷却风扇继电器[高速]
54
冷却风扇继电器[低速]控制输出
冷却风扇继电器[低速]
55
-

56
-

57
-

58
-

59
传感器搭铁
轮速传感器
60
-

61
-

62
制动测试开关信号输入
制动开关
63
-

64
-

65
-

66
-

67
空调压力传感器(APT)信号输入
空调压力传感器(APT)
68
-

69
钥匙防盗系统通信线
钥匙防盗系统控制模块
70
燃油泵继电器控制输出
燃油泵继电器
71
加速踏板位置传感器(APS)1信号输入
加速踏板位置传感器(APS)1
72
加速踏板位置传感器(APS)2信号输入
加速踏板位置传感器(APS)2
73
-

74
主继电器控制输出
主继电器
75
-

76
-

77
C-CAN[高电位]
其它控制模块,诊断连接器(DLC)
78
C-CAN[低电位]
其它控制模块,诊断连接器(DLC)
79
离合器开关信号输入
离合器开关
80
车速信号输入
ABS/ESC控制模块
81
轮速传感器信号输入
轮速传感器
82
-

83
-

84
制动灯开关信号输入
制动开关
85
-

86
-

87
-

88
传感器电源(+5V)
空调压力传感器(APT)
89
-

90
-

91
-

92
-

93
传感器电源(+5V)
加速踏板位置传感器(APS)1
94
传感器电源(+5V)
加速踏板位置传感器(APS)2


ECM端子输入/输出信号
连接器[C200-AM]
端子号
说明
条件
类型
范围
1
点火线圈(气缸#1)控制输出
怠速
脉冲
接通：最大1.6V
切断：蓄电池电压
点火线圈(气缸#4)控制输出
2
喷油嘴(气缸#1)控制输出
怠速
DC
高：蓄电池电压
低：最大0.5V
48~50V
3
-



4
-



5
加热式氧传感器(HO2S)[1排/传感器2]加热器 控制输出
继电器OFF
DC
蓄电池电压
继电器ON
最大0.5V
6
传感器搭铁
怠速
DC
最大0.5V
7
加热式氧传感器(HO2S)[1排/传感器2]信号输入
怠速
模拟
DC
最小0.6V~最大1.0V
8
爆震传感器(KS)信号输入
怠速
模拟/频率
频率：最小8KHz~最大12KHz
等级：最小180~最大300mVpp
9
进气温度传感器(IATS)信号输入
怠速
模拟
最小0.1V~最大4.7V
10
起动控制开关
开关ON
数字
蓄电池电压
开关OFF
最小-0.3V~最大0.5V
11
电气负荷信号输入(FR)
怠速
PWM
频率：125Hz或200Hz或60Hz
占空比0%~100%
12
水温传感器(ECTS)信号输入
怠速
模拟
最小0.1V~最大4.7V
13
节气门位置传感器1(TPS)信号输入
怠速
模拟
最小0.4V~最大4.5V
14
传感器电源(+5V)
点火开关OFF
DC
最大0.5V
点火开关ON
最小4.75V~最大5.25V
15
ETC电机[+]控制输出
怠速
PWM
操作频率：1000Hz(估计)
正向
接通：蓄电池电压
自由旋转：最大0.1V
反向
接通：最大0.1V
自由旋转：最大0.1V
16
点火线圈(气缸#3)控制输出
怠速
脉冲
接通：最大1.6V
切断：蓄电池电压
点火线圈(气缸#2)控制输出
17
喷油嘴(气缸#3)控制输出
怠速
DC
高：蓄电池电压
低：最大0.5V
48~50V
18
清除控制电磁阀(PCSV)控制输出
继电器OFF
DC
蓄电池电压
继电器ON
最大1.76V
19
可变进气(VIS)电磁阀控制输出
继电器OFF
DC
蓄电池电压
继电器ON
最大1.76V
20
-



21
-



22
传感器屏蔽搭铁
怠速
DC
最大0.5V
23
传感器搭铁
怠速
DC
最大0.5V
24
传感器搭铁
怠速
DC
最大0.5V
25
-



26
-



27
传感器搭铁
怠速
DC
最大0.5V
28
节气门位置传感器(TPS)2信号输入
怠速
模拟
最小0.4V~最大4.5V
29
传感器搭铁
怠速
DC
最大0.5V
30
ETC电机[+]控制输出
怠速
PWM
操作频率：1000Hz(估计)
正向
接通：最大0.1V
自由旋转：最大0.1V
反向
接通：蓄电池电压
自由旋转：最大0.1V
31
点火线圈(气缸#4)控制输出
怠速
脉冲
接通：最大1.6V
切断：蓄电池电压
点火线圈(气缸#1)控制输出
32
喷油嘴(气缸#2)控制输出
怠速
DC
高：蓄电池电压
低：最大0.5V
48~50V
33
CVVT机油控制(OCV)阀[1排/进气]控制输出
怠速
PWM
操作频率范围：300Hz
占空比：0%~100%
34
CVVT机油控制(OCV)阀[1排/排气]控制输出
怠速
PWM
操作频率范围：300Hz
占空比：0%~100%
35
-



36
VG(虚拟搭铁)
怠速
模拟
最小0.2V~最大5.2V
37
VIP(电流泵送)
怠速
模拟
最小0.2V~最大5.2V
38
VRC(电流调节)
怠速
模拟
最小0.2V~最大5.2V
39
歧管绝对压力传感器(MAPS)信号输入
怠速
模拟
最小0.8V~最大4.2V
40
-



41
曲轴位置传感器(+)信号输入
怠速
可变
Vpp最小：怠速时18V(1个导轨)
Vpp最大：5000rpm时90V(1个导轨)
42
传感器搭铁
怠速
DC
最大0.5V
43
传感器搭铁
怠速
DC
最大0.5V
44
-



45
-



46
点火线圈(气缸#2)控制输出
怠速
脉冲
接通：最大1.6V
切断：蓄电池电压
点火线圈(气缸#3)控制输出
47
喷油嘴(气缸#2)控制输出
怠速
DC
高：蓄电池电压
低：最大0.5V
48~50V
48
-



49
-



50
加热式氧传感器(HO2S)[1排/传感器1]加热器控制输出
继电器OFF
DC
蓄电池电压
继电器ON
最大0.5V
51
传感器搭铁
怠速
DC
最大0.5V
52
VN(能斯脱电压)
怠速
模拟
最小0.2V~最大5.2V
53
加热式氧传感器(HO2S)[1排/传感器1]加热器控制输出



54
传感器电源(+5V)
点火开关OFF
DC
最大0.5V
点火开关ON
最小4.75V~最大5.25V
55
-



56
曲轴位置传感器(+)信号输入
怠速
可变
Vpp最小：怠速时18V(1个导轨)
Vpp最大：5000rpm时90V(1个导轨)
57
凸轮轴位置传感器(CMPS)[1排/排气]信号输入
怠速
脉冲
850rpm时约7Hz
3000rpm时约25Hz
58
凸轮轴位置传感器(CMPS)[1排/进气]信号输入
怠速
脉冲
850rpm时约7Hz
3000rpm时约25Hz
59
-



60
-




连接器[C200-KM]
端子号
说明
条件
类型
范围
1
电源搭铁
怠速
DC
最大50mV
2
蓄电池电源(B+)
点火开关OFF
DC
最大0.5V
点火开关ON
蓄电池电压
3
电源搭铁
怠速
DC
最大50mV
4
蓄电池电源(B+)
点火开关OFF
DC
最大0.5V
点火开关ON
蓄电池电压
5
电源搭铁
怠速
DC
最大50mV
6
蓄电池电源(B+)
点火开关OFF
DC
最大0.5V
点火开关ON
蓄电池电压
7
-



8
-



9
-



10
-



11
-



12
发动机转速信号输出
怠速
可变
850rpm、怠速时约26Hz
3000rpm时约16Hz
13
-



14
-



15
-



16
-



17
-



18
-



19
-



20
-



21
-



22
-



23
-



24
-



25
-



26
-



27
-



28
-



29
-



30
-



31
-



32
-



33
-



34
-



35
-



36
-



37
-



38
-



39
-



40
-



41
-



42
-



43
-



44
-



45
传感器搭铁
怠速
DC
最大50mV
46
-



47
-



48
-



49
传感器搭铁
怠速
DC
最大50mV
50
传感器搭铁
怠速
DC
最大50mV
51
蓄电池电源(B+)
点火开关OFF
DC
最大0.5V
点火开关ON
蓄电池电压
52
起动继电器控制输出
点火开关OFF
DC
蓄电池电压
点火开关ON
最小-0.3V~最大1.2V
53
冷却风扇继电器[高速]控制输出
点火开关OFF
DC
蓄电池电压
点火开关ON
最小-0.3V~最大1.2V
54
冷却风扇继电器[低速]控制输出
点火开关OFF
PWM
蓄电池电压
点火开关ON
最小-0.3V~最大1.2V
55
-



56
-



57
-



58
-



59
传感器搭铁
怠速
DC
最大0.5V
60
-



61
-



62
制动测试开关信号输入
开关ON
数字
蓄电池电压
开关OFF
最小-0.3V~最大0.5V
63
-



64
-



65
-



66
-



67
空调压力传感器(APT)信号输入
怠速
模拟
最小0.4V~最大4.6V
68
-



69
钥匙防盗系统通信线
IG ON后通信
脉冲
高：最小8.5V
低：最大3.5V
70
-



71
加速踏板位置传感器(APS)1信号输入
怠速
模拟
最小0.6V~最大4.3V
72
加速踏板位置传感器(APS)2信号输入
怠速
模拟
最小0.3V~最大2.1V
73
-



74
主继电器控制输出
点火开关OFF
DC
最小-0.03V~最大1.2V
点火开关ON
蓄电池电压
75
-



76
-



77
C-CAN[高电位]
隐性
脉冲
2.0∼3.0V
显性
2.75~4.5V
78
C-CAN[低电位]
隐性
脉冲
2.0∼3.0V
显性
0~0.5V
79
离合器开关信号输入
开关ON
数字
最小-0.3V~最大0.5V
开关OFF
蓄电池电压
80
车速信号输入
怠速
可变
占空比40%~60%
81
轮速传感器信号输入



82
-



83
-



84
制动灯开关信号输入
开关ON
数字
蓄电池电压
开关OFF
最小-0.3V~最大0.5V
85
-



86
-



87
-



88
传感器电源(+5V)
点火开关OFF
DC
最大0.5V
点火开关ON
4.75~5.25V
89
-



90
-



91
-



92
-



93
传感器电源(+5V)
点火开关OFF
DC
最大0.5V
点火开关ON
4.75~5.25V
94
传感器电源(+5V)
点火开关OFF
DC
最大0.5V
点火开关ON
4.75~5.25V

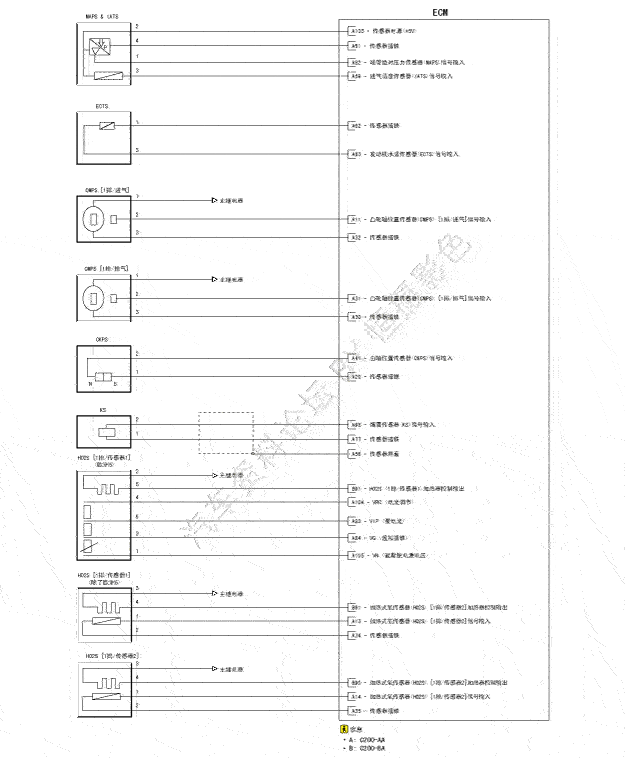

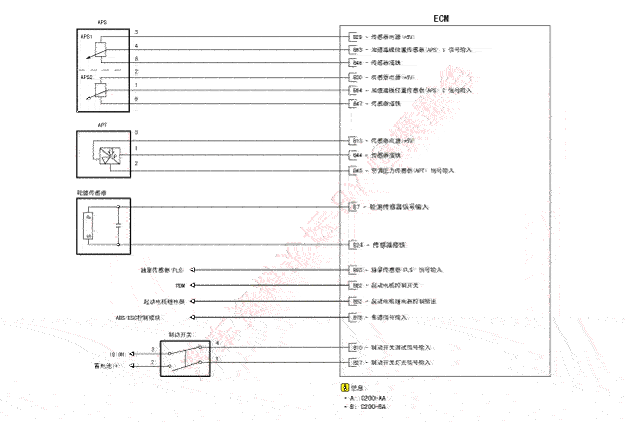

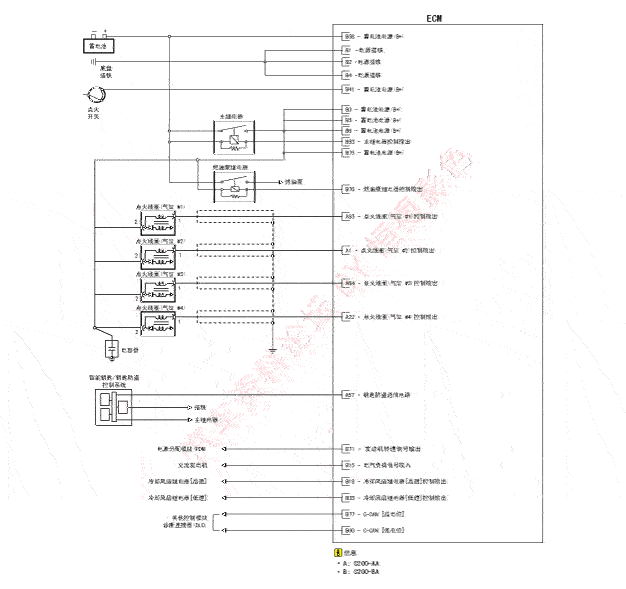

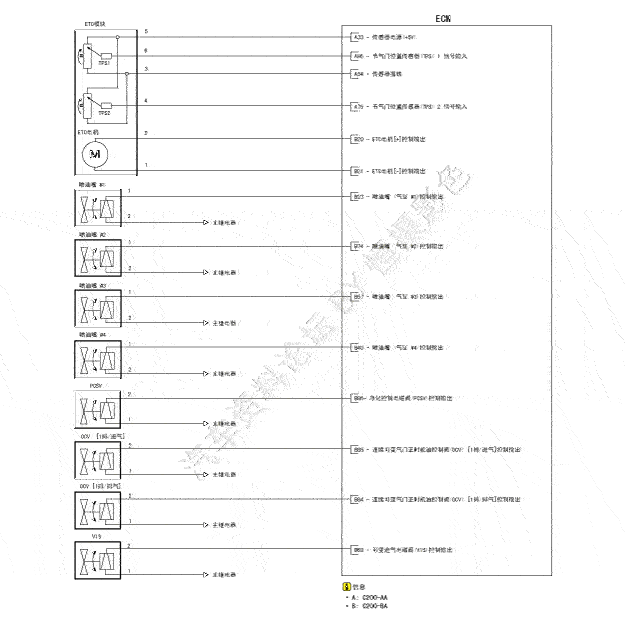

ECM端子和输入/输出信号(A/T)

ECM端子功能
连接器[C200-AA]
端子号
说明
连接到
1
点火线圈(气缸#2)控制输出
点火线圈(气缸#2)[非-钥匙防盗类型]
点火线圈(气缸#3)控制输出
点火线圈(气缸#3)[钥匙防盗类型]
2
-

3
-

4
-

5
-

6
-

7
-

8
-

9
-

10
-

11
凸轮轴位置传感器(CMPS)[1排/进气]信号输入
凸轮轴位置传感器(CMPS)[1排/进气]
12
-

13
加热式氧传感器(HO2S)[1排/传感器1]信号输入
加热式氧传感器(HO2S)[1排/传感器1]
14
加热式氧传感器(HO2S)[1排/传感器2]信号输入
加热式氧传感器(HO2S)[1排/传感器2]
15
-

16
-

17
-

18
-

19
-

20
传感器搭铁
曲轴位置传感器(CKPS)
21
-

22
点火线圈(气缸#4)控制输出
点火线圈(气缸#4)[非-钥匙防盗类型]
点火线圈(气缸#1)控制输出
点火线圈(气缸#1)[钥匙防盗类型]
23
-

24
-

25
-

26
-

27
-

28
-

29
-

30
传感器搭铁
凸轮轴位置传感器(CMPS)[1排/排气]
31
凸轮轴位置传感器(CMPS)[1排/排气]信号输入
凸轮轴位置传感器(CMPS)[1排/排气]
32
传感器搭铁
凸轮轴位置传感器(CMPS)[1排/进气]
33
传感器电源(+5V)
节气门位置传感器(TPS)1,2
34
传感器搭铁
加热式氧传感器(HO2S)[1排/传感器1]
35
传感器搭铁
加热式氧传感器(HO2S)[1排/传感器2]
36
-

37
-

38
-

39
-

40
-

41
曲轴位置传感器(CKPS)信号输入
曲轴位置传感器(CKPS)
42
-

43
-

44
-

45
-

46
-

47
-

48
-

49
-

50
-

51
-

52
-

53
-

54
传感器搭铁
节气门位置传感器(TPS)1,,2
55
-

56
传感器屏蔽搭铁
爆震传感器(KS)
57
钥匙防盗系统通信线
钥匙防盗系统控制模块
58
-

59
进气温度传感器(IATS)信号输入
进气温度传感器(IATS)
60
-

61
传感器搭铁
进气歧管绝对压力传感器(MAPS)
62
传感器搭铁
水温传感器(ECTS)
63
水温传感器(ECTS)信号输入
水温传感器(ECTS)
64
点火线圈(气缸#3)控制输出
点火线圈(气缸#3)[非-钥匙防盗类型]
点火线圈(气缸#2)控制输出
点火线圈(气缸#2)[钥匙防盗类型]
65
-

66
-

67
蓄电池电源(B+)
蓄电池
68
-

69
-

70
-

71
-

72
-

73
-

74
-

75
节气门位置传感器(TPS)2信号输入
节气门位置传感器(TPS)2
76
-

77
传感器搭铁
爆震传感器(KS)
78
-

79
-

80
-

81
-

82
歧管绝对压力传感器(MAPS)信号输入
进气歧管绝对压力传感器(MAPS)
83
VIP(电流泵送)
加热式氧传感器(HO2S)[1排/传感器1]
84
VG(虚拟搭铁)
加热式氧传感器(HO2S)[1排/传感器1]
85
点火线圈(气缸#1)控制输出
点火线圈(气缸#1)[非-钥匙防盗类型]
点火线圈(气缸#4)控制输出
点火线圈(气缸#4)[钥匙防盗类型]
86
-

87
-

88
蓄电池电源(B+)
蓄电池
89
-

90
-

91
-

92
-

93
-

94
-

95
-

96
节气门位置传感器1(TPS)信号输入
节气门位置传感器(TPS)1
97
-

98
爆震传感器(KS)信号输入
爆震传感器(KS)
99
-

100
-

101
-

102
-

103
传感器电源(+5V)
进气歧管绝对压力传感器(MAPS)
104
VRC(电流调节)
加热式氧传感器(HO2S)[1排/传感器1]
105
VN(能斯脱电压)
加热式氧传感器(HO2S)[1排/传感器1]


连接器[C200-BA]
端子号
说明
连接到
1
电源搭铁
搭铁
2
电源搭铁
搭铁
3
蓄电池电源(B+)
主继电器
4
电源搭铁
搭铁
5
蓄电池电源(B+)
主继电器
6
蓄电池电源(B+)
主继电器
7
轮速传感器信号输入
轮速传感器
8
-

9
-

10
制动测试开关信号输入
制动开关
11
-

12
-

13
传感器电源(+5V)
空调压力传感器(APT)
14
-

15
电气负荷信号输入
交流发电机
16
-

17
-

18
冷却风扇继电器[高速]控制输出
冷却风扇继电器[高速]
19
-

20
ETC电机[+]控制输出
ETC电机
21
ETC电机[+]控制输出
ETC电机
22
-

23
喷油嘴(气缸#1)控制输出
喷油嘴(气缸#1)
24
传感器搭铁
轮速传感器
25
-

26
-

27
制动灯开关信号输入
制动开关
28
-

29
传感器电源(+5V)
加速踏板位置传感器(APS)1
30
传感器电源(+5V)
加速踏板位置传感器(APS)2
31
-

32
-

33
冷却风扇继电器[低速]控制输出
冷却风扇继电器[低速]
34
-

35
-

36
-

37
-

38
-

39
-

40
喷油嘴(气缸#2)控制输出
喷油嘴(气缸#4)
41
蓄电池电源(B+)
点火开关
42
-

43
-

44
传感器搭铁
空调压力传感器(APT)
45
空调压力传感器(APT)信号输入
空调压力传感器(APT)
46
传感器搭铁
加速踏板位置传感器(APS)1
47
传感器搭铁
加速踏板位置传感器(APS)2
48
-

49
-

50
-

51
-

52
起动继电器控制输出
起动继电器
53
主继电器控制输出
主继电器
54
-

55
-

56
-

57
喷油嘴(气缸#3)控制输出
喷油嘴(气缸#3)
58
-

59
-

60
C-CAN[低电位]
其它控制模块，诊断连接器(DLC)
61
-

62
-

63
加速踏板位置传感器(APS)1信号输入
加速踏板位置传感器(APS)1
64
加速踏板位置传感器(APS)2信号输入
加速踏板位置传感器(APS)2
65
-

66


67
-

68
可变进气(VIS)电磁阀控制输出
可变进气(VIS)电磁阀
69
-

70
燃油泵继电器控制输出
燃油泵继电器
71
发动机转速信号输出
电源分配模块(PDM)
72
-

73
-

74
喷油嘴(气缸#2)控制输出
喷油嘴(气缸#2)
75
蓄电池电源(B+)
蓄电池
76
-

77
C-CAN[高电位]

78
车速信号输入
ABS/ESC控制模块
79
-

80
-

81
-

82
起动控制开关
电源分配模块(PDM)
83
-

84
CVVT机油控制(OCV)阀[1排/排气]控制输出
CVVT机油控制阀(OCV)[1排/排气]
85
CVVT机油控制(OCV)阀[1排/进气]控制输出
CVVT机油控制阀(OCV)[1排/进气]
86
清除控制电磁阀(PCSV)控制输出
净化控制电磁阀(PCSV)
87
-

88
-

89
-

90
加热式氧传感器(HO2S)[1排/传感器2]加热器控制输出
加热式氧传感器(HO2S)[1排/传感器2]
91
加热式氧传感器(HO2S)[1排/传感器1]加热器控制输出
加热式氧传感器(HO2S)[1排/传感器1]


ECM端子输入/输出信号
连接器[C200-AA]
端子号
说明
条件
类型
范围
1
点火线圈(气缸#2)控制输出
怠速
脉冲
接通：最大1.6V
切断：蓄电池电压
点火线圈(气缸#3)控制输出
2
-



3
-



4
-



5
-



6
-



7
-



8
-



9
-



10
-



11
凸轮轴位置传感器(CMPS)[1排/进气]信号输入
怠速
脉冲
850rpm时约7Hz
3000rpm时约25Hz
12
传感器电源(+5V)
点火开关OFF
DC
最大0.5V
点火开关ON
最小4.75V~最大5.25V
13
加热式氧传感器(HO2S)[1排/传感器1]信号输入



14
加热式氧传感器(HO2S)[1排/传感器2]信号输入
怠速
模拟
DC
最小0.6V~最大1.0V
15
-



16
-



17
-



18
-



19
-



20
传感器搭铁
怠速
DC
最大50mV
21
-



22
点火线圈(气缸#4)控制输出
怠速
脉冲
接通：最大1.6V
切断：蓄电池电压
点火线圈(气缸#1)控制输出
23
-



24
-



25
-



26
-



27
-



28
-



29
-



30
传感器搭铁
怠速
DC
最大50mV
31
凸轮轴位置传感器(CMPS)[1排/排气]信号输入
怠速
脉冲
850rpm时约7Hz
3000rpm时约25Hz
32
传感器搭铁
怠速
DC
最大50mV
33
传感器电源(+5V)
点火开关OFF
DC
最大0.5V
点火开关ON
最小4.75V~最大5.25V
34
传感器搭铁
怠速
DC
最大50mV
35
传感器搭铁
怠速
DC
最大50mV
36
-



37
传感器搭铁
怠速
DC
最大50mV
38
-



39
-



40
-



41
曲轴位置传感器(+)信号输入
怠速
可变
Vpp最小：怠速时18V(1个导轨)
Vpp最大：5000rpm时90V(1个导轨)
42
-



43
-



44
-



45
-



46
-



47
-



48
-



49
-



50
-



51
-



52
-



53
-



54
传感器搭铁
怠速
DC
最大50mV
55
-



56
传感器屏蔽搭铁
怠速
DC
最大50mV
57
钥匙防盗系统通信线
时
通信
点火开关ON后

脉冲
高：最小8.5V
低：最大3.5V
58
-



59
进气温度传感器(IATS)信号输入
怠速
模拟
最小0.1V~最大4.7V
60
-



61
传感器搭铁
怠速
DC
最大50mV
62
传感器搭铁
怠速
DC
最大50mV
63
水温传感器(ECTS)信号输入
怠速
模拟
最小0.1V~最大4.7V
64
点火线圈(气缸#3)控制输出
怠速
脉冲
接通：最大1.6V
切断：蓄电池电压
点火线圈(气缸#2)控制输出
65
-



66
-



67
蓄电池电源(B+)



68
-



69
-



70
-



71
-



72
-



73
-



74
-



75
节气门位置传感器(TPS)2信号输入
怠速
模拟
最小0.4V~最大4.5V
76
-



77
传感器搭铁
怠速
DC
最大50mV
78
-



79
-



80
-



81
-



82
歧管绝对压力传感器(MAPS)信号输入
怠速
模拟
最小0.8V~最大4.2V
83
VIP(电流泵送)
怠速
模拟
最小0.2V~最大5.2V
84
VG(虚拟搭铁)
怠速
模拟
最小0.2V~最大5.2V
85
点火线圈(气缸#1)控制输出
怠速
脉冲
接通：最大1.6V
切断：蓄电池电压
点火线圈(气缸#4)控制输出
86
-



87
-



88
蓄电池电源(B+)



89
-



90
-



91
-



92
-



93
-



94
-



95
-



96
节气门位置传感器1(TPS)信号输入
怠速
模拟
最小0.4V~最大4.5V
97
-



98
爆震传感器(KS)信号输入
怠速
模拟/频率
频率：最小8KHz~最大12KHz
等级：最小180~最大300mVpp
99
-



100
-



101
-



102
-



103
传感器电源(+5V)
点火开关OFF
DC
最大0.5V
点火开关ON
最小4.75V~最大5.25V
104
VRC(电流调节)
怠速
模拟
最小0.2V~最大5.2V
105
VN(能斯脱电压)
怠速
模拟
最小0.2V~最大5.2V


连接器[C200-BA]
端子号
说明
条件
类型
范围
1
电源搭铁
怠速
DC
最大50mV
2
电源搭铁
怠速
DC
最大50mV
3
蓄电池电源(B+)
点火开关OFF
DC
最大0.5V
点火开关ON
蓄电池电压
4
电源搭铁
怠速
DC
最大50mV
5
蓄电池电源(B+)
点火开关OFF
DC
最大0.5V
点火开关ON
蓄电池电压
6
蓄电池电源(B+)
点火开关OFF
DC
最大0.5V
点火开关ON
蓄电池电压
7
轮速传感器信号输入



8
-



9
-



10
制动检测开关信号输入
开关ON
数字
蓄电池电压
开关OFF
最小-0.3V~最大0.5V
11
-



12
-



13
传感器电源(+5V)
点火开关OFF
DC
最大0.5V
点火开关ON
最小4.75V~最大5.25V
14
-



15
电气负荷信号输入
怠速
PWM
蓄电池电压
16
-



17
-



18
冷却风扇继电器[高速]控制输出
点火开关OFF
DC
蓄电池电压
点火开关ON
最小-0.3V~最大1.2V
19
-



20
ETC电机[+]控制输出
怠速
PWM
操作频率：1000Hz(估计)
正向
接通：蓄电池电压
自由旋转：最大0.1V
反向
接通：最大0.1V
自由旋转：最大0.1V
21
ETC电机[+]控制输出
怠速
PWM
操作频率：1000Hz(估计)
正向
接通：最大0.1V
自由旋转：最大0.1V
反向
接通：蓄电池电压
自由旋转：最大0.1V
22
-



23
喷油嘴(气缸#1)控制输出
怠速
DC
高：蓄电池电压
低：最大0.5V
48~50V
24
传感器搭铁
怠速
DC
最大50mV
25
-



26
-



27
制动灯开关信号输入
开关ON
数字
蓄电池电压
开关OFF
最小-0.3V~最大0.5V
28
-



29
传感器电源(+5V)
点火开关OFF
DC
最大0.5V
点火开关ON
最小4.75V~最大5.25V
30
传感器电源(+5V)
点火开关OFF
DC
最大0.5V
点火开关ON
最小4.75V~最大5.25V
31
-



32
-



33
冷却风扇继电器[低速]控制输出
点火开关OFF
PWM
蓄电池电压
点火开关ON
最小-0.3V~最大1.2V
34
-



35
-



36
-



37
-



38
-



39
-



40
喷油嘴(气缸#3)控制输出
怠速
DC
高：蓄电池电压
低：最大0.5V
48~50V
41
蓄电池电源(B+)
点火开关OFF
DC
最大0.5V
点火开关ON
蓄电池电压
42
-



43
-



44
传感器搭铁
怠速
DC
最大50mV
45
空调压力传感器(APT)信号输入



46
传感器搭铁
怠速
DC
最大50mV
47
传感器搭铁
怠速
DC
最大50mV
48
-



49
-



50
-



51
-



52
起动控制开关
开关ON
数字
蓄电池电压
开关OFF
最小-0.3V~最大0.5V
53
主继电器控制输出
点火开关OFF
DC
最小-0.03V~最大1.2V
点火开关ON
蓄电池电压
54
-



55
-



56
-



57
喷油嘴(气缸#2)控制输出
怠速
DC
高：蓄电池电压
低：最大0.5V
48~50V
58
-



59
-



60
C-CAN[低电位]
隐性
脉冲
2.0∼3.0V
显性
0~0.5V
61
-



62
-



63
加速踏板位置传感器(APS)1信号输入
怠速
模拟
最小0.6V~最大4.3V
64
加速踏板位置传感器(APS)2信号输入
怠速
模拟
最小0.3V~最大2.1V
65
-



66
-



67
-



68
可变进气(VIS)电磁阀控制输出



69
-



70
燃油泵继电器控制输出
继电器OFF
DC
蓄电池电压
继电器ON

最小-0.03V~最大1.2V
71
发动机转速信号输出
怠速
可变
850rpm、怠速时约26Hz
3000rpm时约16Hz
72
-



73
-



74
喷油嘴(气缸#2)控制输出
怠速
DC
高：蓄电池电压
低：最大0.5V
48~50V
75
蓄电池电源(B+)
点火开关OFF
DC
最大0.5V
点火开关ON
蓄电池电压
76
-



77
C-CAN[高电位]
隐性
脉冲
2.0∼3.0V
显性
2.75~4.5V
78
车速信号输入
怠速
可变
占空比40%~60%
79
-



80
-



81
-



82
起动控制开关
开关ON
数字
蓄电池电压
开关OFF
最小-0.3V~最大0.5V
83
-



84
CVVT机油控制(OCV)阀[1排/排气]控制输出
怠速
PWM
操作频率范围：300Hz
占空比：0%~100%
85
CVVT机油控制(OCV)阀[1排/进气]控制输出
怠速
PWM
操作频率范围：300Hz
占空比：0%~100%
86
清除控制电磁阀(PCSV)控制输出
继电器OFF
DC
蓄电池电压
继电器ON
最大1.76V
87
-



88
-



89
-



90
加热式氧传感器(HO2S)[1排/传感器2]加热器控制输出
继电器OFF
DC
蓄电池电压
继电器ON
最大0.5V
91
加热式氧传感器(HO2S)[1排/传感器1]加热器控制输出
继电器OFF
DC
蓄电池电压
继电器ON
最大0.5V


电路图

[M/T]






[A/T]






拆卸
注意

更换ECM时，在配备钥匙防盗系统的车辆上必须执行下列 程序。
[安装旧ECM时]
1)使用GDS执行"ECM中和"程序。 (参考车身电气系统-"钥匙防盗系统")
2)完成"ECM中和"后，使用GDS执行"钥匙注册"程序。 (参考车身电气系统-"钥匙防盗系统")
[安装新ECM的情况下]
使用GDS，执行"钥匙注册"程序。 (参考车身电气系统-"钥匙防盗系统")
注意

更换ECM时，在配备钥匙防盗系统(按钮起动)的车辆上必须执行下列程序。
[安装旧ECM时]
1)使用GDS执行"ECM中和"程序。 (参考车身电气系统-"智能钥匙")
2)完成"ECM中和模式"后，插入钥匙(或按下起动按钮)，并将它转至点火开关ON和OFF位置。ECM自动记忆智能钥匙信息。
[安装新ECM的情况下]
插入钥匙(或按下起动按钮)并转至点火开关ON和OFF位置。然后ECM自动记忆智能钥匙信息。
1.
将点火开关置于OFF，分离蓄电池负极(-)导线。
2.
分离ECM连接器(A)。


3.
拆卸蓄电池。(参考EE系统-"蓄电池")
4.
拧下安装螺栓(A)，拆卸ECM(B)。


安装
注意

更换ECM时，在配备钥匙防盗系统的车辆上必须执行下列 程序。
[安装旧ECM时]
1)使用GDS执行"ECM中和"程序。 (参考车身电气系统-"钥匙防盗系统")
2)完成"ECM中和"后，使用GDS执行"钥匙注册"程序。 (参考车身电气系统-"钥匙防盗系统")
[安装新ECM的情况下]
使用GDS，执行"钥匙注册"程序。 (参考车身电气系统-"钥匙防盗系统")

更换ECM时，在配备钥匙防盗系统(按钮起动)的车辆上必须执行下列程序。
[安装旧ECM时]
1)使用GDS执行"ECM中和"程序。(参考车身电气系统-"智能钥匙")
2)完成"ECM中和模式"后，插入钥匙(或按下起动按钮)，并将它转至点火开关ON和OFF位置。ECM自动记忆智能钥匙信息。
[安装新ECM的情况下]
插入钥匙(或按下起动按钮)并转至点火开关ON和OFF位置。然后ECM自动记忆智能钥匙信息。
1.
按拆卸的相反顺序安装。
ECM支架安装螺栓：
9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft)
注意

更换PCM后执行TCM学习。 (参考自动变速器控制系统-"调整")

ECM故障检查程序
1.
测试ECM搭铁电路：测量ECM和搭铁之间的电阻，把ECM线束连接器后侧作为ECM侧检查点。如果发现故障，维修它。
规格：约1Ω以下
2.
检查ECM连接器：分离ECM连接器，直观检查ECM侧和线束侧连接器搭铁端子是否弯曲或接触不良，如果发现故障，进行维修。
3.
如果在步骤1和2中没有发现故障，ECM可能故障。如果是这样，确定更换新ECM前没有故障代码，再次检查车辆。如果记录故障代码，在更换ECM前首先检查它。
4.
重复测试原来的ECM：把原来的ECM(可能损坏)安装到良好的车辆里进行检查。如果再次发生故障，用新品ECM进行更换。如果不发生故障，可能是间歇故障(参考基本检查程序中的"间歇故障检查程序")。


未经允许不得转载：汽车资料 » 发动机控制模块（ECM）电路图&维修步骤

Copyright © 汽车资料 Kia Carens 佳乐 2013-2018 By 广州恒摄影色
