电路图

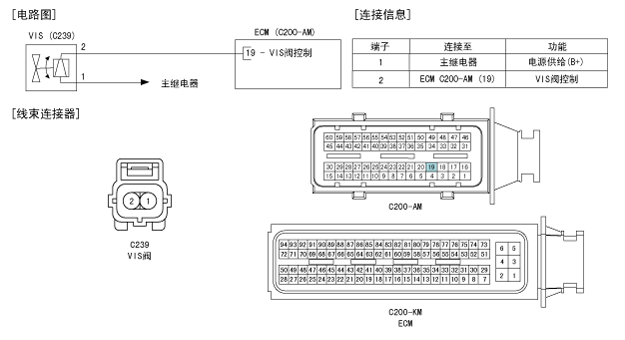

[M/T]

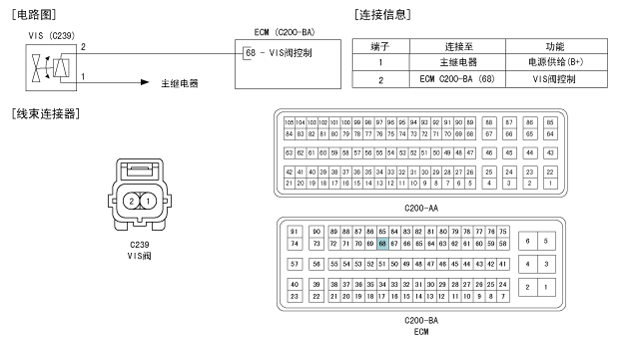

[A/T]

检查

1.	将点火开关转至OFF。

2.	分离VIS阀连接器。

测量VIS阀的1号端子和2号端子之间电阻。

规格：参考"规格"部分

拆卸

1.	将点火开关转至OFF，分离蓄电池负极导线。

2.	分离可变进气电磁阀连接器(A)。

3.	从阀分离真空软管(B)。

4.	拧下安装螺母，从进气缓冲器上拆卸阀。

安装

●	按规定扭矩安装部件。

●	部件掉落时可能会发生内部损坏。这种情况下，检查后再使用。

注意

●	小心不要使异物进入阀。

按拆卸的相反顺序安装。

可变进气电磁阀支架安装螺栓：

9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft)
