电路图及维修步骤

电路图

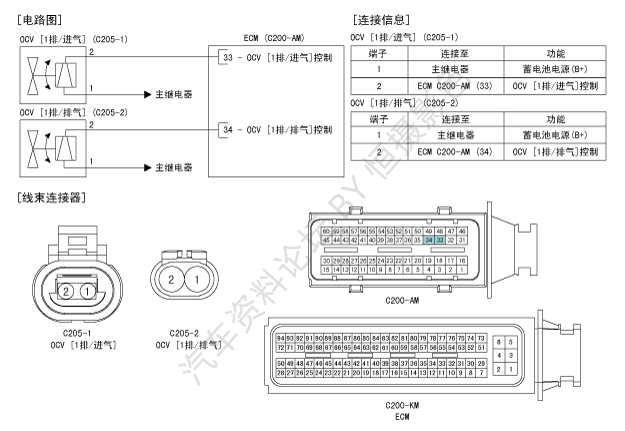

[M/T]

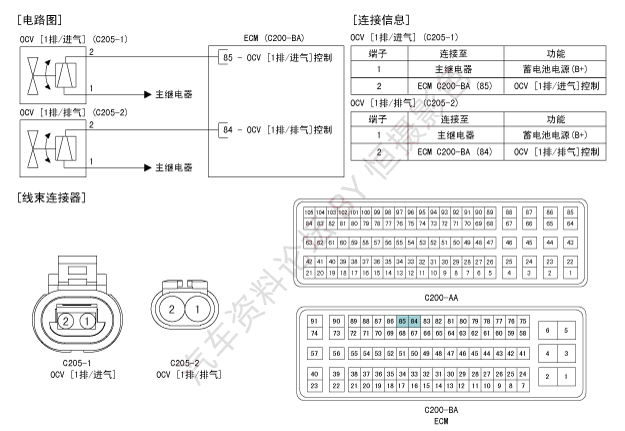

[A/T]


检查
1.
将点火开关转至OFF。
2.
分离OCV连接器。
3.
测量OCV的1号端子和2号端子之间电阻。
4.
检查电阻值是否在规定值范围内。
规格：参考"规格"部分

拆卸
1.
将点火开关转至OFF，分离蓄电池负极导线。
2.
分离CVVT机油控制阀连接器(A)。
3.
拧下安装螺栓(B)，从发动机拆卸阀。
[1排/进气]


[1排/排气]


安装
注意

●
按规定扭矩安装部件。
●
部件掉落时可能会发生内部损坏。这种情况下，检查后再使用。
注意

●
在阀O型环上涂抹发动机机油。
1.
按拆卸的相反顺序安装。
CVVT机油控制阀安装螺栓：
9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft)
