电路图及维修步骤_电路图及维修步骤

电路图

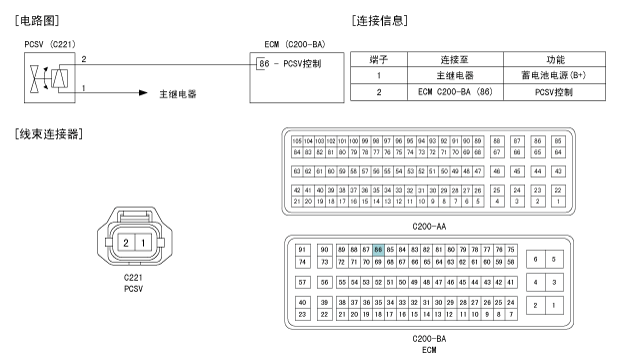

[M/T]

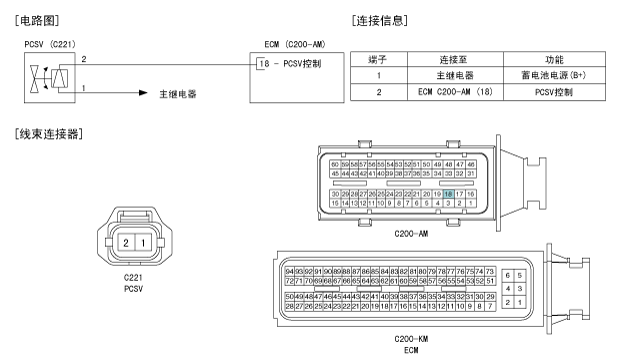

[A/T]

检查

1.	将点火开关转至OFF。

2.	分离PCSV连接器。

3.	测量PCSV的1号端子和2号端子之间电阻。

检查电阻值是否在规定值范围内。

规格：参考"规格"部分

拆卸

1.	将点火开关转至OFF，分离蓄电池负极导线。

2.	分离清除控制电磁阀连接器(A)。

3.	分离清除控制电磁阀蒸气软管(B)。

4.	拉起它，从进气缓冲器上拆卸阀(C)。

安装

注意

●	按规定扭矩安装部件。

●	部件掉落时可能会发生内部损坏。这种情况下，检查后再使用。

注意

●	注意应使杂质远离阀体。

按拆卸的相反顺序安装。

清除控制电磁阀支架安装螺栓： 9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft)
