喷油嘴电路图及维修步骤

电路图

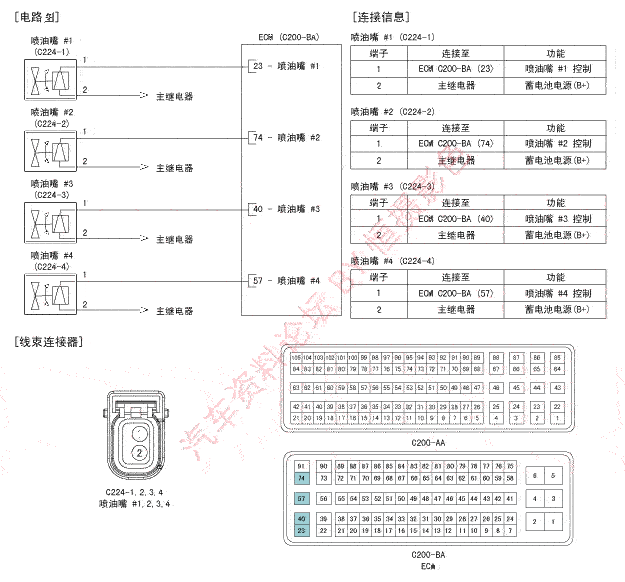

[M/T]

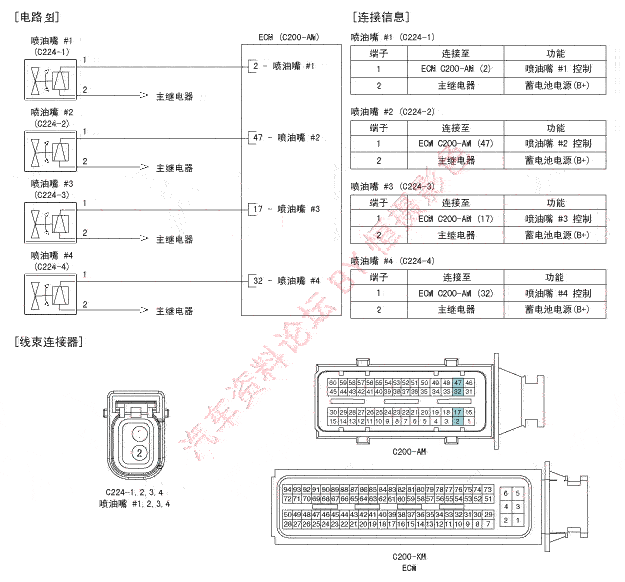

[A/T]

检查

1.	将点火开关转至OFF。

分离喷油嘴连接器。

3.	测量喷油嘴的1号端子和2号端子之间电阻。

检查电阻值是否在规定值范围内。

规格：参考"规格"部分

拆卸

1.	将点火开关转至OFF，分离蓄电池负极导线。

释放燃油管路内剩余的压力。 (参考燃油输送系统-"释放燃油管路内剩余的压力")

注意

拆卸燃油泵继电器时，可能出现故障代码(DTC)。完成"释放燃油管路内的剩余压力"操作后使用GDS删除故障代码。

拆卸双锁盖。

4.	分离喷油嘴连接器(A)。

5.	分离燃油供油管快接连接器(B)。

6.	拧下安装螺栓(C)，从发动机上拆卸燃油输油管和喷油嘴总成。

7.	拆卸固定夹(A)，从输油管分离喷油嘴。

1.	将点火开关转至OFF，分离蓄电池负极导线。

释放燃油管路内剩余的压力。 (参考燃油输送系统-"释放燃油管路内剩余的压力")

注意

拆卸燃油泵继电器时，可能出现故障代码(DTC)。完成"释放燃油管路内的剩余压力"操作后使用GDS删除故障代码。

拆卸双锁盖。

4.	分离喷油嘴连接器(A)。

5.	分离燃油供油管快接连接器(B)。

6.	拧下安装螺栓(C)，从发动机上拆卸燃油输油管和喷油嘴总成。

7.	拆卸固定夹(A)，从输油管分离喷油嘴。
