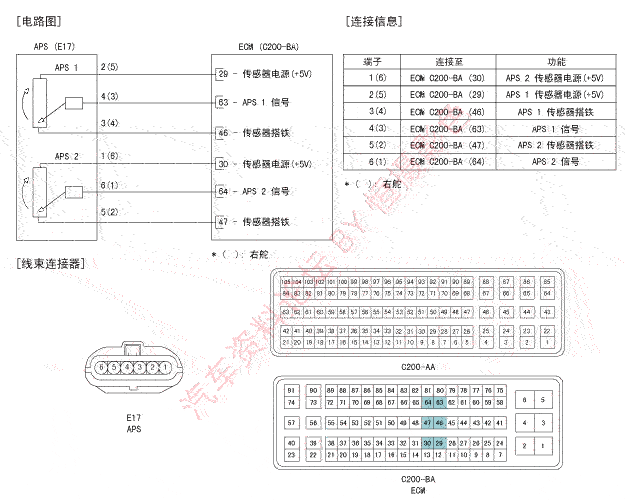

| 电路图 |
| [M/T] |

[A/T]

| 检查 |
| 1. | 连接GDS到诊断连接器(DLC)。 |
| 2. | 将点火开关置于ON位置。 |
| 3. | 测量怠速和节气门全关和全开时APS1和APS2的输出电压。
|
| 拆卸 |
| 1. | 点火开关置于OFF,分离蓄电池负极(-)导线。 |
| 2. | 分离加速踏板位置传感器连接器(A)。 |

| 3. | 拧下安装螺母(B)和螺栓(C),拆卸加速踏板模块。 |

| 3. | 拧下安装螺母(B)和螺栓(C),拆卸加速踏板模块。 |


| 安装 |
| 1. | 按拆卸的相反顺序安装。
|

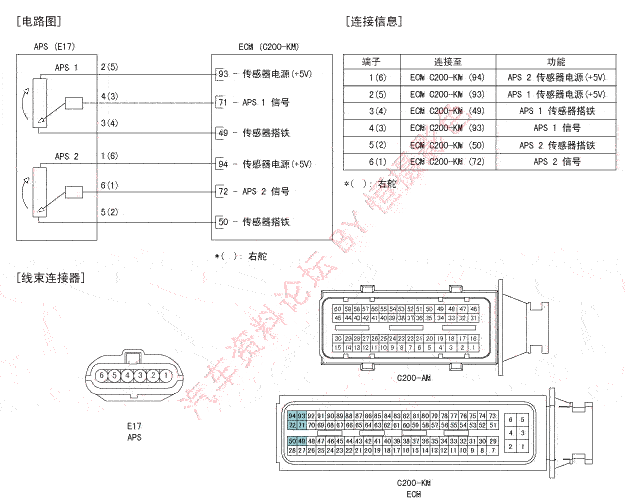

| 电路图 |
