电路图及维修步骤

电路图

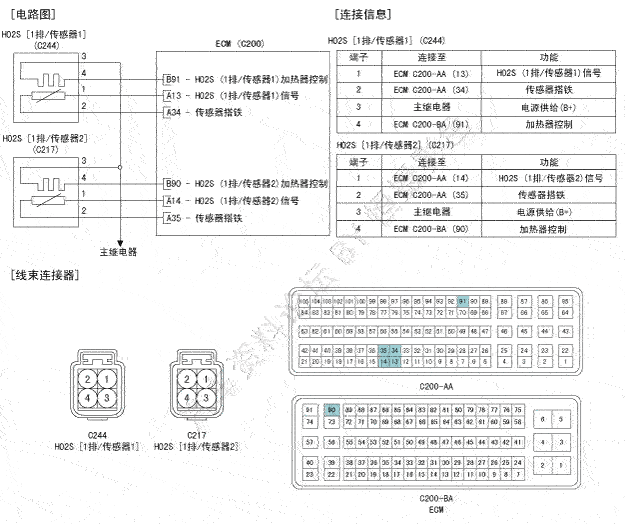

(M/T-仅欧洲5)

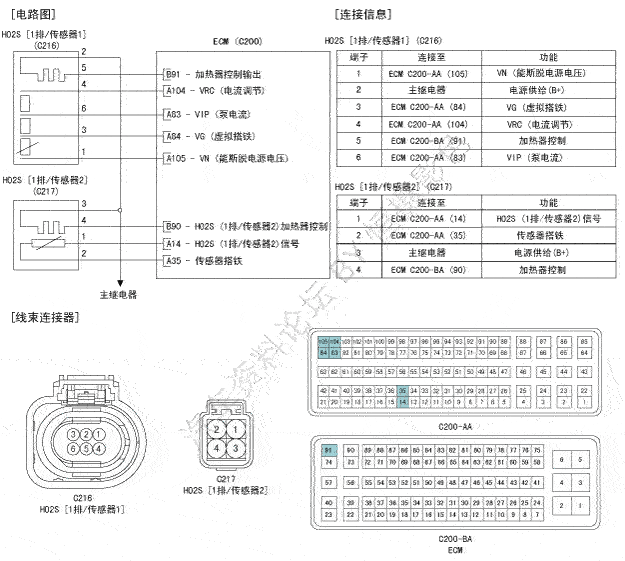

(M/T-欧洲5除外)

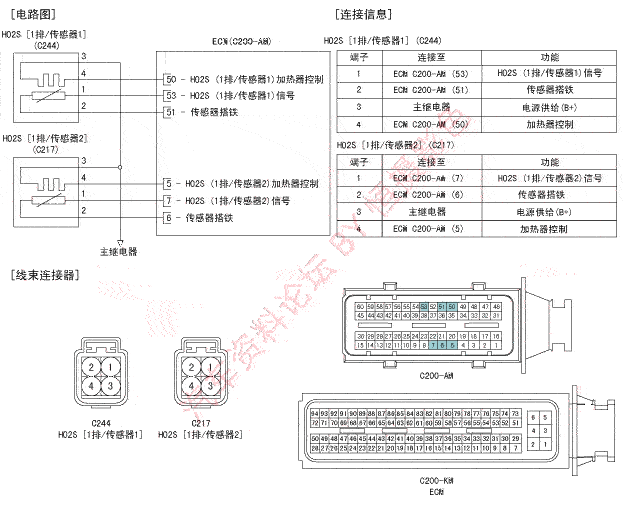

(A/T-仅欧洲5)

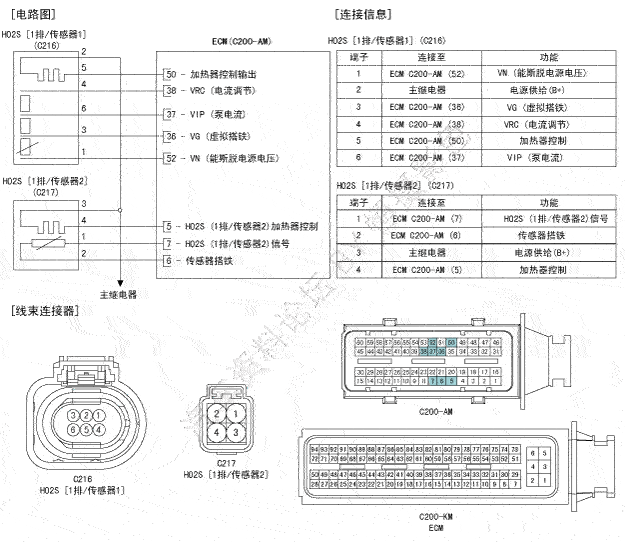

(A/T-欧洲5除外)

检查

1.	将点火开关转至OFF。

2.	分离HO2S连接器。

3.	测量HO2S线束连接器的2号端子与5号端子之间的电阻 [B1/S1]。(仅欧洲5) 测量HO2S 3号端子与4号端子之间的电阻[B1/S1]。 (欧洲5除外) 测量HO2S 3号端子和4号端子之间的电阻[B1/S2]。

检查电阻值是否在规定值范围内。

规格：参考"规格"部分

拆卸

1.	将点火开关转至OFF，分离蓄电池负极导线。

分离连接器(A)，拆卸传感器(B)。

参考

注意，在拆卸加热式氧传感器时要使用专用工具(部件编号：09392-1Y100或09392-2H100)。

[1排/传感器1]

[1排/传感器2]

安装

●	按规定扭矩安装部件。

●	部件掉落时可能会发生内部损坏。这种情况下，检查后再使用。

注意

●	不要在传感器的传感元件和连接器上使用清洁剂，喷雾剂或润滑脂，因为其中的油性成分会损坏传感器性能。

●	传感器及其导线与排气系统(排气歧管，催化转化器等)接触可能损坏。

按拆卸的相反顺序安装。

加热式氧传感器的安装：

39.2~49.1N•m(4.0~5.0kgf•m,28.9~36.2Ib•ft)
