电路图及维修步骤&故障诊断

电路图

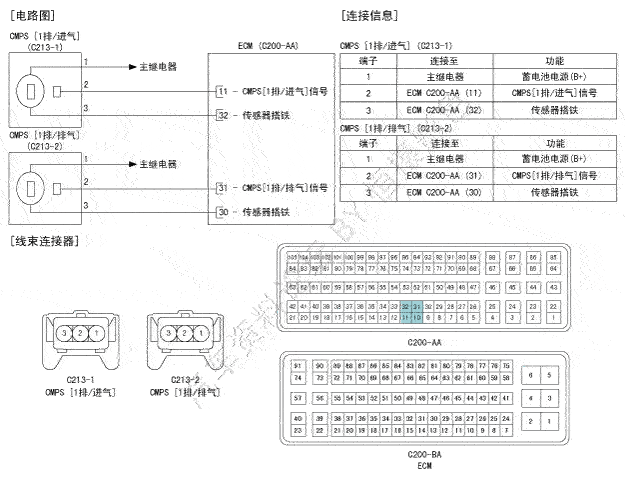

[M/T]

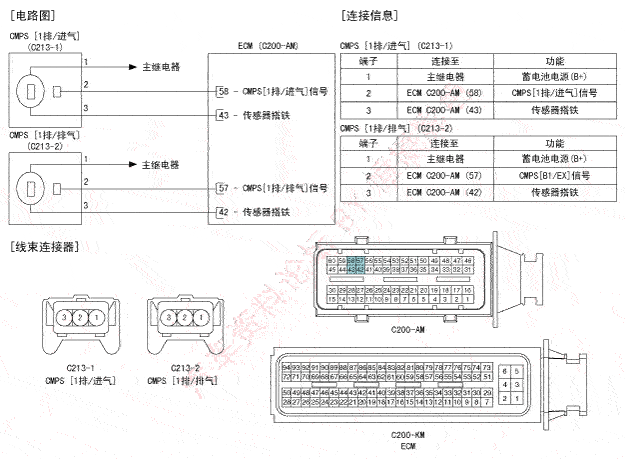

[A/T]


检查
1.
使用GDS检查CMPS和CKPS的信号波形。
规格：参考"波形"部分

拆卸
警告

●
发动机运转或刚刚停止时不要拆卸凸轮轴位置传感器，否则发动机油流出，会发生烫伤。
[1排/进气]
1.
将点火开关转至OFF，分离蓄电池负极导线。
2.
拆卸夹(A)后，分离凸轮轴位置传感器连接器(B)。
3.
拧下安装螺栓(C)，拆卸传感器。


[1排/排气]
1.
将点火开关转至OFF，分离蓄电池负极导线。
2.
拆卸夹(A)后，分离凸轮轴位置传感器连接器(B)。
3.
拧下安装螺栓(C)，拆卸传感器。


安装
注意

●
按规定扭矩安装部件。
●
部件掉落时可能会发生内部损坏。这种情况下，检查后再使用。
注意

●
在O-型环上涂抹发动机油。

●
将传感器插入安装孔，安装时小心不要损坏传感器。
注意

●
小心不要损坏传感器外壳和连接器。
●
小心不要损坏O-型环。
1.
按拆卸的相反顺序安装。
凸轮轴位置传感器安装螺栓：
9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft)

故障诊断

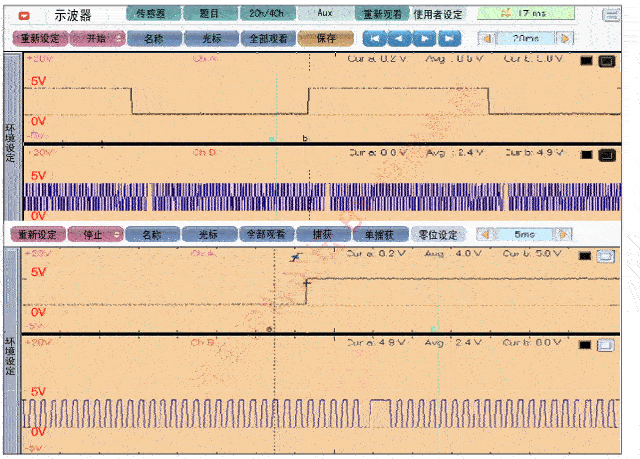

波形
