电路图及维修步骤&故障诊断

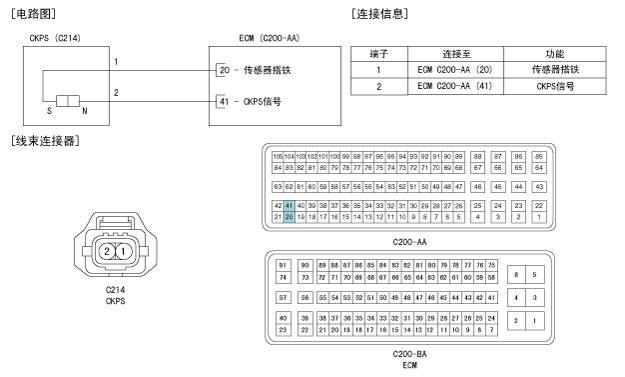

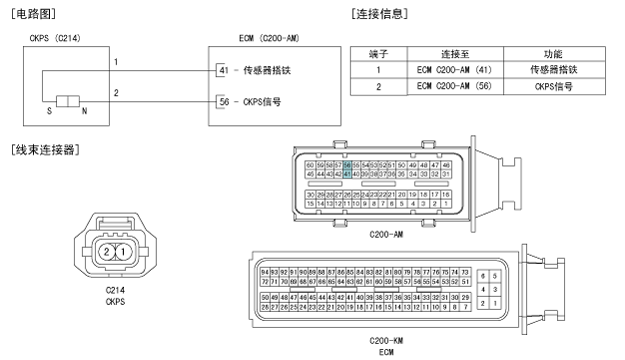

电路图
[M/T]


[A/T]


检查
1.

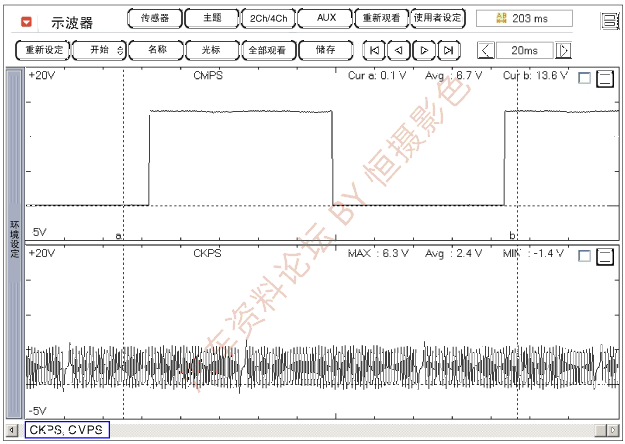

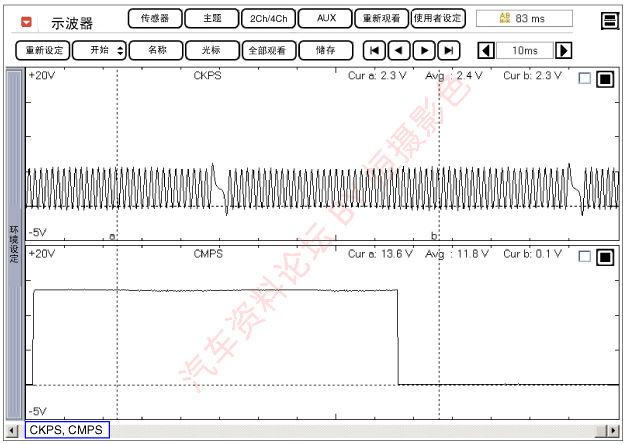

使用诊断仪检查CMPS和CKPS的信号波形。
规格：参考"波形"部分。

拆卸
1.
将点火开关转至OFF，分离蓄电池负极导线。
2.
分离曲轴位置传感器连接器，拧下安装螺栓后，拆卸 传感器(A)。


安装
注意

●
按规定扭矩安装部件。
●
注意，如果部件掉落，会损坏内部。如果部件掉落过，应在安装前进行检查。
注意

●
在O-型环上涂抹发动机油。
●
将传感器插入安装孔，小心不要损坏。
1.
按拆卸的相反顺序安装。
曲轴位置传感器安装螺栓：
9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft)

故障诊断

波形
