电路图及维修步骤

电路图

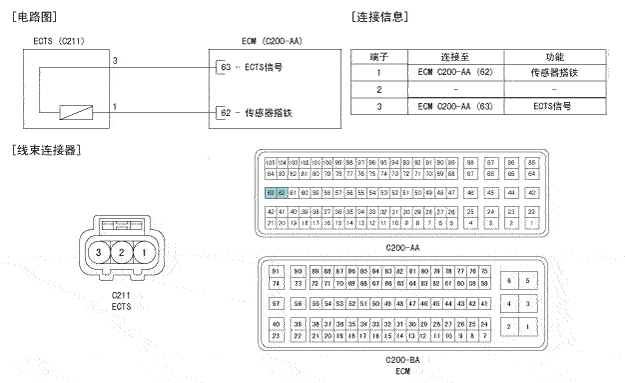

[M/T]

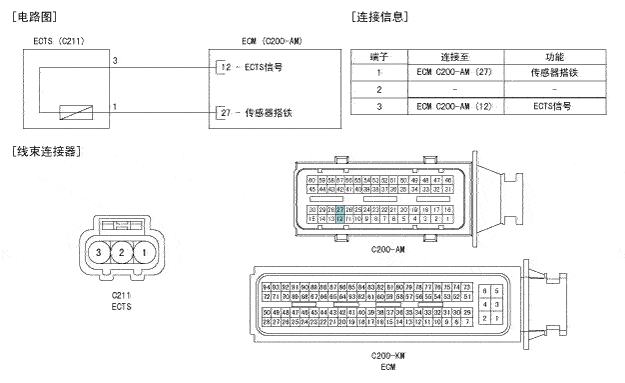

[A/T]



检查
1.
将点火开关转至OFF。
2.
分离ECTS连接器。
3.
拆卸ECTS。
4.
将传感器的热敏电阻浸入发动机冷却水中后，测量ECTS的1号端子和3号端子之间电阻。
5.
检查电阻值是否在规定值范围内。
规格：参考"规格"部分

拆卸
1.
将点火开关转至OFF，分离蓄电池负极导线。
2.
分离发动机冷却水温度传感器连接器(A)。
3.
拆卸传感器(B)。



拆卸传感器时，发动机冷却水可能从水温控制总成流出。
4.
补充发动机冷却水。(参考发动机机械系统-"冷却水")

安装

●
按规定扭矩安装部件。
●
注意，部件掉落时会发生内部损坏。
注意

●
用发动机冷却水涂抹O-型环。
注意

●
将传感器插入安装孔，小心不要损坏。
1.
按拆卸的相反顺序安装。
发动机冷却水温传感器安装：
29.4~39.2N•m(3.0~4.0kgf•m,21.7~28.9Ib•ft)
