进气温度传感器电路图及维修步骤

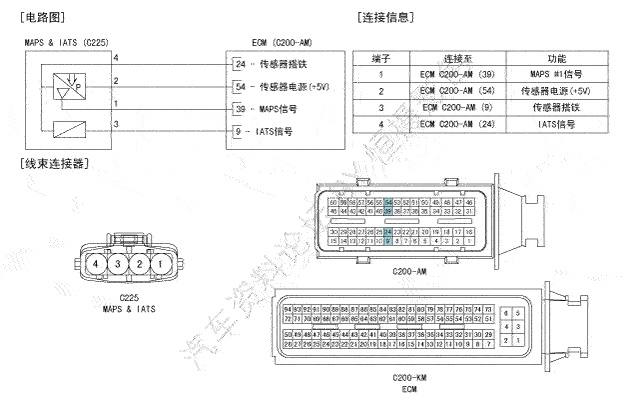

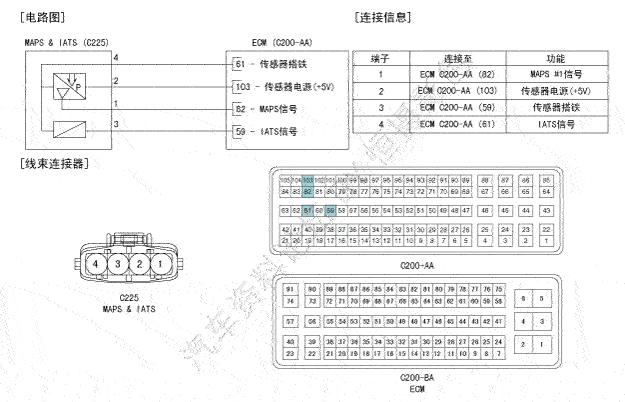

电路图
[M/T]


[A/T]



检查
1.
将点火开关转至OFF。
2.
分离IATS连接器。
3.
测量IATS 3号端子和4号端子之间的电阻。
4.
检查电阻值是否在规定值范围内。
规格：参考"规格"部分

拆卸
1.
将点火开关转至OFF，分离蓄电池负极导线。
2.
分离歧管绝对压力传感器连接器(A)。
3.
拧下安装螺母(B)，从缓冲罐拆卸传感器。


安装
注意

●
按规定扭矩安装部件。
●
部件掉落时可能会发生内部损坏。这种情况下，检查后再使用。
注意

●
将传感器插入安装孔，安装时小心不要损坏传感器。
1.
按拆卸的相反顺序安装。
进气温度传感器安装螺栓：
9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft)
