当前位置： 首页 > 发动机控制系统 > 进气岐管压力传感器 > 电路图及维修步骤



电路图及维修步骤

电路图

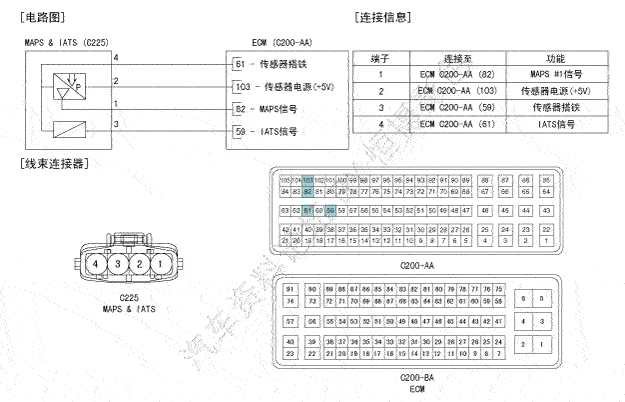

[M/T]

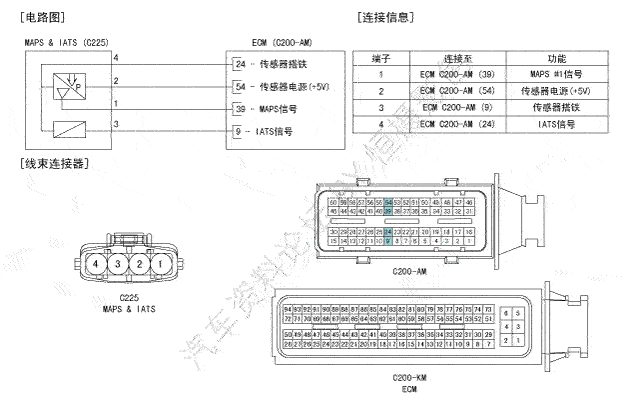

[A/T]



检查
1.
连接GDS到诊断连接器(DLC)。
2.
测量怠速和点火开关ON时MAPS输出电压。
条件
输出电压(V)
点火开关ON
3.9~4.1
怠速
0.8~1.6

拆卸
1.
将点火开关转至OFF，分离蓄电池负极导线。
2.
分离歧管绝对压力传感器连接器(A)。
3.
拧下安装螺母(B)，从缓冲罐拆卸传感器。


安装
注意

●
按规定扭矩安装部件。
●
部件掉落时可能会发生内部损坏。这种情况下，检查后再使用。
注意
●
将传感器插入安装孔，安装时小心不要损坏传感器。
1.
按拆卸的相反顺序安装。
绝对压力传感器安装螺栓：
9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft)
