概要及操作原理&部件及部件位置

说明

如果汽油发动机控制系统部件(传感器、ECM、喷油嘴等)有故障，可能造成燃油供给中断，或在不同的发动机工况下不能供给适当量的燃油。可能会遇到以下情况。

1.	发动机起动困难或根本不能起动。

怠速不稳。

驱动性能不良。

如果记录上述任何一种情况，首先要进行包括发动机基本检查(点火系统故障、发动机调整错误等)在内的常规诊断。然后用Hi-Ds-SCAN检查汽油发动机控制系统部件。

●	在拆装任何部件前，读取故障代码后，分离蓄电池负极(-)端子。

●	分离蓄电池负极端子之前，把点火开关置于OFF位置。在发动机工作或点火开关处于ON位置时，如果拆卸或安装蓄电池导线可能造成ECM损坏。

●	屏蔽ECM与加热式氧传感器之间的控制线束和至车身的屏蔽搭铁线，以防止点火噪音影响和音响干扰。当屏蔽导线故障时，更换控制线束。

●	检查发电机充电状态时，不要分离蓄电池正极"+"端子，防止电压损坏ECM。

●	当用外部充电器对蓄电池进行充电时，分离车辆侧蓄电池端子，以防止ECM损坏。

故障警告灯(MIL)

[EOBD]

故障警告灯亮，通知驾驶员车辆发生故障。但是如果没有再发生同样的故障，3个连续驱动周期后，MIL将自动熄灭。当点火开关置于ON位置后(ON位置-不起动)，MIL将会持续亮，表明MIL工作正常。

如果以下项目发生故障，MIL将会亮。

●

催化器

●

燃油系统

●	质量式空气流量传感器(MAFS)

●	进气温度传感器(IATS)

●	水温传感器(ECTS)

●	节气门位置传感器(TPS)

●

上氧传感器

●

上氧传感器加热器

●

下氧传感器

●

下氧传感器加热器

●

喷油嘴

●

失火

●	曲轴位置传感器(CKPS)

●	凸轮轴位置传感器(CMPS)

●

蒸发排放控制系统

●	车速传感器(VSS)

●	怠速控制执行器(ISCA)

●

电源

●

ECM/PCM

●

MT/AT编码

●

加速度传感器

●	MIL-ON请求信号

●

动力级

参考

参考"故障代码(DTC)检查图表",获得更多信息。

[非-EOBD]

如果以下项目有故障，MIL亮。

●	加热氧传感器(HO2S)

●	质量式空气流量传感器(MAFS)

●	节气门位置传感器(TPS)

●	水温传感器(ECTS)

●	怠速控制执行器(ISCA)

●

喷油嘴

●

ECM

参考

参考"故障代码(DTC)检查图表",获得更多信息。

[检查]

1.	点火开关置于ON位置后，确认警告灯亮约5秒钟，然后熄灭。

2.	如果灯不亮，检查线束是否断路，保险丝是否熔断或灯泡是否烧坏。

自诊断

ECM监测输入/输出信号(一些信号总是如此，其它信号是在特定条件下)。当ECM检测到输入/输出信号无规则时，记录故障代码，并向自诊断连接器输出信号，用MIL或Hi-Ds-SCAN读出诊断结果。在蓄电池有电的情况下，故障代码(DTC)一直保存在ECM中。当分离蓄电池端子或ECM连接器时，或者通过 Hi-Ds-SCAN，可删除故障代码。

参考

如果在点火开关在ON位置时分离传感器连接器，记录故障代码(DTC)。在此情况下，如果分离蓄电池负极端子(-)15秒钟以上，诊断记忆将被删除。

DTC与EOBD系统中的驱动模式之间的关系。

1.	当检测到相同的故障并维持2个连续的驱动周期时，MIL将自动亮。

2.	如果连续3个驱动周期检测不到故障，MIL将自动熄灭。

3.	2个驱动周期后检测出故障时，故障代码(DTC)被记录在ECM存储器中。当在第2个驱动周期期间检测出相同故障时，MIL将亮。如果检测到失火，记录故障代码，第一次检测到故障后，MIL立即亮。

4.	如果40个驱动周期内没有再发现相同故障，故障代码 (DTC)将自动从ECM存储器中删除。

参考

●	一个"暖机周期"指车辆充分工作，使发动机起动后冷却水温度至少升高40°F并至少达到最小温度160°F。

●	一个"驱动周期"包括发动机起动和开始闭环操作之外的车辆操作。

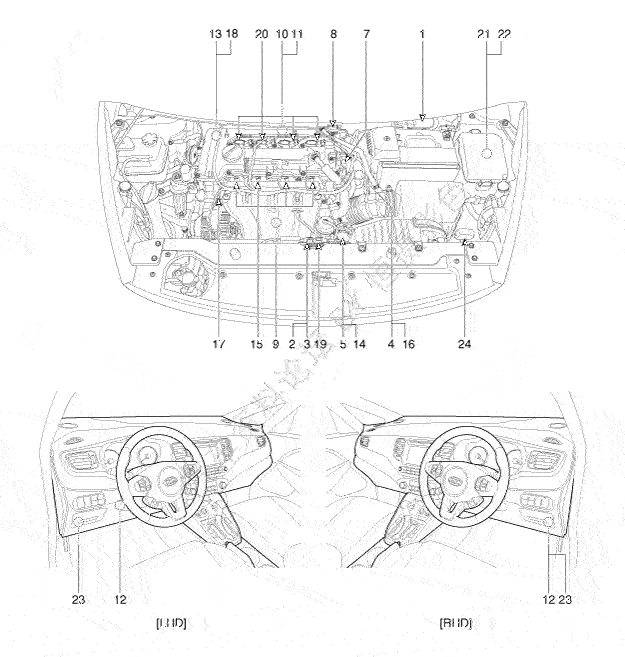

部件位置

1.发动机控制模块(ECM)
2.歧管绝对压力传感器(MAPS)
3.进气温度传感器(IATS)
4.水温传感器(ECTS)
5.节气门位置传感器(TPS)[集成在ETC模块内]
6.曲轴位置传感器(CKPS)
7.凸轮轴位置传感器(CMPS)[1排/进气]
8.凸轮轴位置传感器(CMPS)[1排/排气]
9.爆震传感器(KS)
10.加热式氧传感器(HO2S)[1排/传感器1]
11.加热式氧传感器(HO2S)[1排/传感器2]
12.加速踏板位置传感器(APS)

13.空调压力传感器(APT)
14.ETC电机[集成在ETC模块内]
15.喷油嘴
16.清除控制电磁阀(PCSV)
17.CVVT机油控制阀(OCV)[1排/进气]
18.CVVT机油控制阀(OCV)[1排/排气]
19.可变进气(VIS)电磁阀
20.点火线圈
21.主继电器
