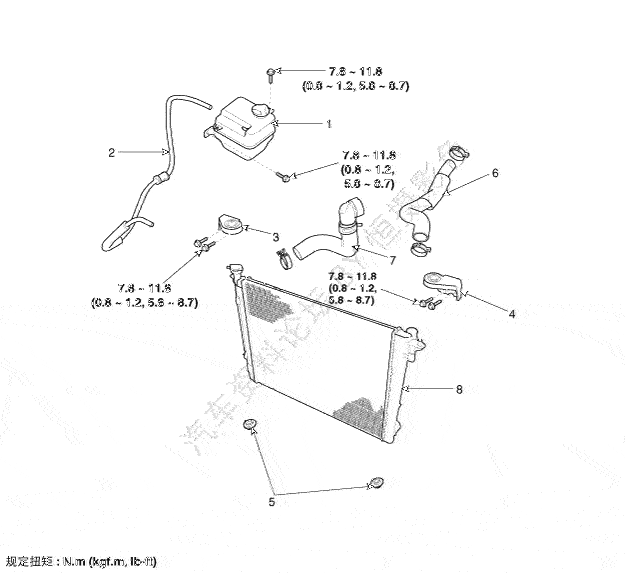

部件
| 1.副水箱 2.溢流软管 3.散热器上支架(右) 4.散热器上支架(左) | 5.装配绝缘体 6.散热器上部软管 7.散热器下部软管 8.散热器 |
| 检查 |
散热器盖测试
| 1. | 拆卸散热器盖，用发动机冷却水润湿散热器盖密封件，然后将其安装到压力测试仪上。 |
| 2. | 应用压力93.16~122.58kPa(0.95~1.25kgf/cm²,13.51~17.78psi) |
| 3. | 检查压力是否下降。 |
| 4. | 如果压力下降，更换散热器盖。 |
散热器泄漏测试
| 1. | 直到发动机冷却，注意拆卸散热器盖，并给散热器注满发动机冷却水，然后安装压力测试器。 |
| 2. | 给散热器应用压力测试仪，提供93.16~122.58kpa
(0.95~1.25kg/cm²,13.51~17.78psi)的压力。 |
| 3. | 检查发动机冷却水是否泄漏和压力是否下降。 |
| 4. | 拆卸测试器并重新安装散热器盖。
|
参考| 拆卸与安装 |
| 1. | 拆卸冷却风扇。 (参考冷却系统-"冷却风扇") |
| 2. | 排放冷却水。 (参考冷却系统-"冷却水") |
| 3. | 拆卸散热器上软管(A)。 |
| 4. | 拆卸固定夹(A)，分离快接连接器(B)。 |
| 4. | 拆卸固定夹(A)，分离快接连接器(B)。 |
| 5. | 拆卸ATF冷却器软管。 (参考自动变速器系统-"自动变速器") |
| 6. | 从散热器上分离冷凝器。 |
| 7. | 向上拉散热器(A)并从发动机室上拆下散热器。 |
| 8. | 按拆卸的相反顺序安装。 |
| 9. | 向散热器添加冷却水并检查是否泄漏。
|
