冷却风扇部件位置及维修步骤

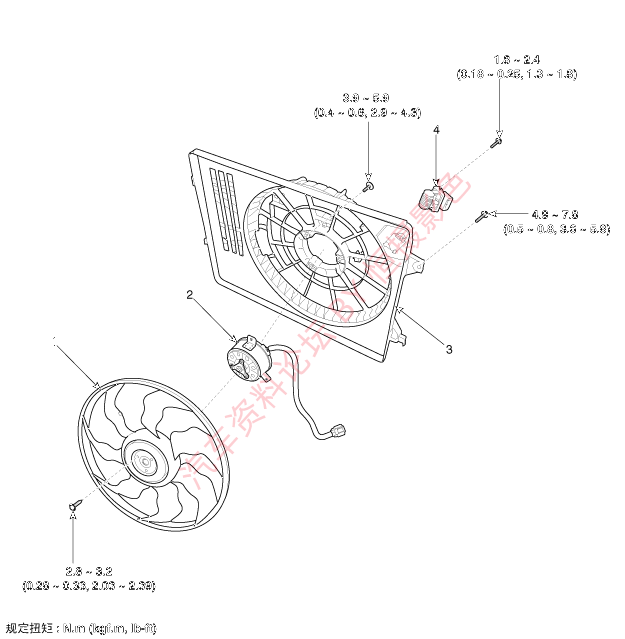

部件


1.冷却风扇
2.风扇电机
3.冷却风扇护罩
4.冷却风扇电阻器



拆卸与安装
冷却风扇总成
1.
拆卸发动机室底盖。
(参考发动机和变速器总成-"发动机室底盖")
2.
分离蓄电池负极端子。
3.
拆卸空气通道(A)。


4.
分离冷却风扇连接器(A)。



5.
从冷却风扇总成上分离自动变速器油冷却软管&导管(A)。[仅自动变速器类型]


规定扭矩：

7.8~11.8N•m(0.8~1.2kgf•m,5.8~8.7Ib•ft)






6.
拆卸前保险杠盖。
(参考BD部分-前保险杠盖)
7.
拆卸进气保护罩(A)。
规定扭矩：
7.8~9.8N•m(0.8~1.0kgf•m,5.8~7.2Ib•ft)


8.
拆卸侧面空气罩(A)。
[右]


[左]


9.
拆卸散热器上固定支架(A)。
规定扭矩：
7.8~11.8N•m(0.8~1.2kgf•m,5.8~8.7Ib•ft)
[右]


[左]


10.
拧下冷却风扇总成固定螺栓(A)。
规定扭矩：
4.9~7.9N•m(0.5~0.8kgf•m,3.6~5.8Ib•ft)
[右]


[左]


11.
拆卸冷却风扇(A)。


电阻器
1.
分离主线束连接器(A)和风扇电机连接器(B)。


2.
从冷却风扇护罩上拆卸电阻器(A)。
规定扭矩：
1.8~2.4N•m(0.18~0.25kgf•m,1.3~1.8Ib•ft)


3.
按拆卸的相反顺序安装。

分解
1.
从冷却风扇总成上拆卸冷却风扇(A)。
规定扭矩：
2.8~3.2N•m(0.28~0.33kgf•m,2.0~2.4Ib•ft)


2.
从电阻器分离风扇电机连接器(A)。


3.
从冷却风扇防护罩上拆卸风扇电机(A)。
规定扭矩：
3.9~5.9N•m(0.4~0.6kgf•m,2.9~4.3Ib•ft)



4.
按分解的反顺序组装。

检查
风扇电机
1.
从电阻器上分离风扇电机连接器。
2.
在"+"端子和"-"端子上分别连接蓄电池正极和负极。
3.
检查冷却风扇电机是否运转。
