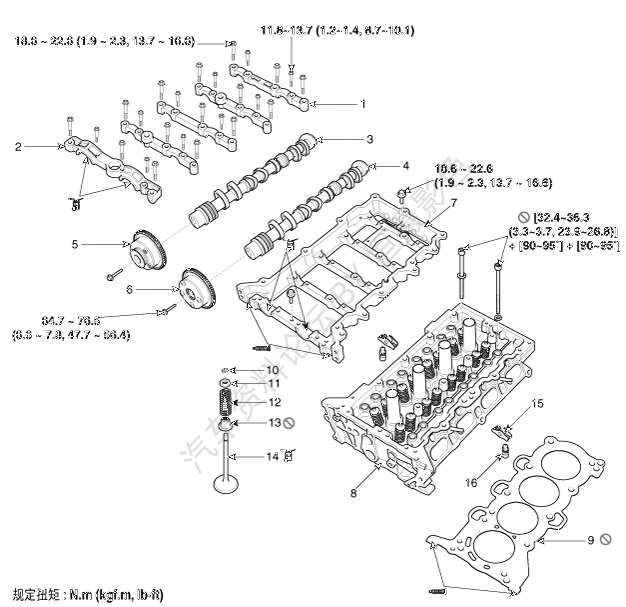

部件

1.凸轮轴轴承盖 2.凸轮轴前轴承盖 3.排气凸轮轴 4.进气凸轮轴 5.排气CVVT总成 6.进气CVVT总成
| 7.凸轮轴载体 8.气缸盖 9.缸垫 10.锁片 11.挡圈 12.气门弹簧
| 13.气门杆油封 14.气门 15.摇臂 16.液压挺杆(HLA)
|
此程序不需要拆卸发动机总成。
参考 |
|
| ● | 为避免气缸盖损坏,拆卸气缸盖前,等到发动机冷却水温度下降至正常温度(20°C[68°F])时为止。 |
| ● | 在处理金属衬垫时,小心不要折叠衬垫或损坏衬垫表面。 |
| ● | 为避免损坏,固定连接器部分,同时小心分离线束连接器。 |
|
注意 |
|
| ● | 旋转曲轴皮带轮,将1号活塞设置在TDC(上止点)位置。 |
|
| 2. | 拆卸空气滤清器总成。 (参考进气和排气系统-"空气滤清器") |
| 4. | 拆卸发动机底盖和侧盖。 (参考发动机和变速器总成-"发动机室底盖") |
| 6. | 分离燃油软管(A)和净化控制电磁阀(PCSV)软管(B)。 |

| 7. | 拆卸真空管(A)。
规定扭矩: 9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft) |
|

| 8. | 拆卸电容器(A)。
规定扭矩: 9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft) |
|

| 9. | 拆卸净化控制电磁阀(PCSV)支架(A)。
规定扭矩: 9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft)
|
|

| 10. | 拆卸燃油共轨。 (参考发动机控制/燃油系统-"共轨") |
| 11. | 拆卸气缸盖。 (参考气缸盖总成-"气缸盖罩") |
| 12. | 拆卸正时链条。 (参考正时系统-"正时链条") |
| 13. | 拆卸排气歧管。 (参考进气和排气系统-"排气歧管") |
| 14. | 拆卸进气歧管。 (参考进气和排气系统-"进气歧管") |
| 15. | 拆卸水温控制总成。 (参考冷却系统-"水温控制总成") |
| 16. | 拆卸进气CVVT总成(A)与排气CVVT总成(B)。 |

注意 |
|
拧下CVVT总成螺栓时,使用扳手固定凸轮轴,防止凸轮轴转动。 |

| 17. | 拆卸凸轮轴。 | (1) | 按图示顺序拧下螺栓,拆卸凸轮轴轴承盖(A)。 |
|





注意 |
|
拆卸后HLA和摇臂应成组一起储存,然后重新安装。 |
|
| 20. | 拆卸水温控制总成。 (参考冷却系统-"水温控制总成") |




| 27. | 拆卸气缸盖。 | (1) | 如图所示顺序,使用套筒(12PT)均一地拧松并拧下各通道内的气缸盖螺栓。 |
|


参考 |
|
不按顺序拆卸螺栓会导致气缸盖扭曲或裂纹。 |
|
| (2) | 从气缸体上的定位销提起气缸盖(A),把气缸盖置于工作台上的木块上。 参考 |
|
注意不要损坏气缸盖和气缸体的接触面。 |
|
|
参考 |
|
当气门和气门弹簧被拆卸下来时进行核实,以便每个项目可以重新安装到原始位置。 |
| 1. | 拆卸气门。 | (1) | 使用SST(09222-3K000,09222-3K100)压缩气门弹簧并拆卸锁片(A)。 注意 |
|
安装SST,直接将前支撑(A)插入气缸盖上的螺栓孔内。 |
|
|

参考 |
|
不要按压气门弹簧座超过12mm(0.47in.)。 |
|

参考 |
|
不要再次使用气门杆油封。 |
气缸盖

使用精确的直尺和厚薄规,测量气缸体和歧管接触表面的扭曲情况。
气缸盖衬垫平面度: 总面积小于0.05mm(0.0020in.) 100mm(3.9370in.)×100mm(3.9370in.)的截面小于0.02mm
(0.0008in.)
|

歧管装配表面平面度: 小于0.10mm(0.0039in.) |

| 2. | 检查是否裂纹。 检查燃烧室、进气孔、排气孔和气缸体表面是否裂纹。如果裂纹,更换气缸盖。 |
气门和气门弹簧
| 1. | 检查气门杆和气门导管。 | (1) | 使用测径规,测量气门导管的内径。
气门导管内径 进气:5.500~5.512mm(0.21654~0.21701in.) 排气:5.500~5.512mm(0.21654~0.21701in.) |
|
|

| (2) | 使用千分尺,测量气门杆的外径。
气门杆外径 进气:5.465~5.480mm(0.21516~0.21575in.) 排气:5.458~5.470mm(0.21488~0.21535in.) |
|

| (3) | 从气门导管内径测量值减掉气门杆外径测量值。 如果间隙大于规定值,更换气门或气缸盖。
气门杆至气门导管间隙 [标准值] 进气:0.020~0.047mm(0.00079~0.00185in.) 排气:0.030~0.054mm(0.00118~0.00213in.)
|
|
|
| 2. | 检查气门。 | (2) | 检查气门的表面磨损情况。 如果表面损坏,更换气门。 |
| (3) | 检查气门头部边缘厚度。 如果边缘厚度在规定值以下,更换气门。
边缘厚度 [标准值] 进气:1.30mm(0.0512in.) 排气:1.26mm(0.0496in.)
|
|
|

| (4) | 检查气门长度。
气门长度 [标准值] 进气:102.22mm(4.0244in.) 排气:104.04mm(4.0961in.) [极限值] 进气:101.97mm(4.0146in.) 排气:103.79mm(4.0862in.)
|
|
| (5) | 检查气门杆顶端表面的磨损情况。 如果气门杆顶端磨损,更换气门。 |
|
| 3. | 检查气门座和气门导管。 | (1) | 检查气门座是否有过热及与气门面接触不良的迹象。 如果气门座磨损,更换气缸盖。 |
| (2) | 检查气门导管磨损情况。如果气门导管磨损,更换气缸盖。 |
|
| 4. | 检查气门弹簧。 | (2) | 使用游标卡尺,测量气门弹簧的自由长度。 如果自由长度不在规格内,更换气门弹簧。
气门弹簧 [标准值] 自由高度:45.93mm(1.8083in.) 不直度:1.5°以下 |
|
|

液压挺杆(HLA)
给HLA添加机油时,用手抓住A并按下B。
如果B移动,更换HLA。

故障
| 可能原因
| 工作
|
1.起动冷态的发动机时,暂时发出噪音
| 正常
| 发动机内的油达到正常压力后,此噪音将消失
|
2.当车停放超过48小时后,起动发动机时有持续噪音
| HLA高压室漏油,空气进入
| 发动机以2000-3000rpm的转速运转时, 15分钟内此噪音将消失 如果噪音没有消失,参考下面的步骤7
|
3.在安装气缸盖之后,当发动机第一次
启动时出现持续噪音
| 气缸盖润滑油通道内的油不足
|
4.起动机或是手摇起动发动机过度时,
发动机起动时产生连续的噪音
| |
5.更换HLA后,发动机运转时持续出现噪音
| 参考 |
|
不要以3000rpm以上的转速运转发动机,这样可能损坏HLA |
|
6.当发动机高转速降到怠速时有持续噪音
| 机油油面过高或过低
| |
在发动机高转速时有过量空气进入
| 检查供油系统
|
油变质
| 检查机油量 如果变质,用指定类型的机油更换
|
7.噪音持续15分钟以上
| 油压低
| 检查机油压力和发动机润滑系统的各
部件
|
HLA故障
| 拆卸气缸盖罩并用手按下HLA 如果它移动,更换HLA
|
参考 |
|
| ● | 装部件前,在所有滑动和旋转部件表面涂抹一层新机油。 |
|
| 1. | 安装气门。 | (1) | 使用SST(09222-2E000),装入新的油封(A)。 |
|

参考 |
|
|
| (2) | 安装气门、气门弹簧和弹簧挡圈。 参考 |
|
放置气门弹簧,让涂有瓷漆的侧面朝向气门弹簧挡圈,然后安装气门弹簧挡圈。 |
|
| (3) | 使用SST(09222-3K000,09222-3K100),压缩弹簧并安装锁片。 释放气门弹簧压缩机前,向下推和释放压缩机手柄 2至3次后,确认挡圈锁片正确就位。 |
| (3) | 使用SST(09222-3K000,09222-3K100),压缩弹簧并安装锁片。 释放气门弹簧压缩机前,向下推和释放压缩机手柄 2至3次后,确认挡圈锁片正确就位。 |

注意 |
|
安装SST,直接将前支撑(A)插入气缸盖上的螺栓孔内。 |
参考 |
|
不要按压气门弹簧座超过12mm(0.47in.)。 |
|
|
参考 |
|
|
| 1. | 在气缸体上安装气缸盖衬垫(B)。 | (1) | 清除气缸体和气缸盖的硬化密封胶、油、灰尘、
湿气和有害杂质。 |
| (4) | 在气缸盖衬垫边缘涂抹液态密封胶。 注意 |
|
在气缸体和气缸盖衬垫边缘涂抹液态密封胶。 |
|
|

参考 |
|
涂抹密封胶后,5分钟内装配气缸盖衬垫和气缸盖。 |
|
|
| 2. | 安装过程中小心放置气缸盖(A),以免损坏气缸盖衬垫。 |

| 3. | 安装气缸盖螺栓和垫圈。 使用SST(09221-4A000),按如下所示顺序在各通道内
安装并拧紧10个气缸盖螺栓。
规定扭矩: 第一步: 32.4~36.3N•m(3.3~3.7kgf•m,23.9~26.8lb•ft) 第二步:90~95° 第三步:90~95° |
|


参考 |
|
| ● | 不要在螺栓螺纹上涂抹发动机机油,以便获得正确扭矩。 |
| ● | 拧紧气缸盖螺栓后30分钟内,不要运转发动机或执行压力测试程序。 |
| ● | 小心不要改变预先装配垫圈螺栓和非预先装配垫圈螺栓的安装位置。 |
| ● | 安装非预先装配垫圈螺栓的垫圈时,垫圈的圆形和倒角面应朝上。 |
|

| 4. | 安装后发动机吊架(A)。
规定扭矩: 34.3~39.2N•m(3.5~4.0kgf•m,25.3~28.9lb•ft) |
|

| 5. | 安装排气凸轮轴机油控制阀(OCV)(A)。
规定扭矩: 9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft) |
|

| 6. | 安装进气凸轮轴机油控制阀(OCV)(A)。
规定扭矩: 9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft) |
|

参考 |
|
| ● | 在发动机上安装OCV,固定OCV叉时,不要移动发动机。 |

| 7. | 安装油控制适配器(A)和新衬垫(B)。
规定扭矩: 9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft) |
|


| (1) | 安装HLA时,应将它直立放置,以便HLA内的机油
不泄漏,且确保HLA上无灰尘。 |
| (2) | 应将HLA小心插入到气缸盖内,不要溢出发动机机油。 参考 |
|
溢出情况下,应根据放气程序,执行放气。在用硬钢丝缓慢向下推球的同时,按压盖,敲击柴油内的 HLA
4~5次。(由于球有几克重,注意不要用力向下推硬钢丝。) |
|

| 9. | 安装凸轮载体。 | (1) | 使用衬垫刮刀清除衬垫表面上的所有旧的密封物。 |
| (2) | 凸轮载体和气缸盖上的密封胶应远离异物、油、灰尘和湿气。在表面喷洒清洁剂并使用干净抹布擦拭。 |
| (3) | 在凸轮载体的底面上涂抹密封胶后,装配凸轮载体。应连续涂抹密封胶,防止机油泄漏。
密封胶宽度:2.5~3.5mm(0.10~0.14in.) 密封胶:ThreebONd 1217H或等效品 |
|
|

| (4) | 在气缸盖上放置凸轮载体(A)。为了精确装配凸轮载体,参考使用凸轮载体上的定位销和气缸盖上的孔。 |
| (5) | 拧紧凸轮载体螺栓。
规定扭矩: 18.6~22.6N•m(1.9~2.3kgf•m,13.7~16.6lb•ft) |
|

参考 |
|
| ● | 装配凸轮载体后30分钟内,不要运转发动机或执行压力测试程序。 |
|
|
|


按如图顺序,在各通道内拧紧螺栓。
规定扭矩: M6螺栓: 11.8~13.7N•m(1.2~1.4kgf•m,8.7~10.1lb•ft) M8螺栓: 18.6~22.6N•m(1.9~2.3kgf•m,13.7~16.6lb•ft)
|

参考 |
|
小心不要改变轴承盖的位置和方向。 |
|
|
| 11. | 安装进气CVVT总成(A)与排气CVVT总成(B)。
规定扭矩: 64.7~76.5N•m(6.6~7.8kgf•m,47.7~56.4lb•ft)
|
|

注意 |
|
拧下CVVT总成螺栓时,使用扳手固定凸轮轴,防止凸轮轴转动。

| 13. | 添加全部必要的油液,并检查是否泄露。连接GDS,
检查故障代码,记录并进行删除。再次进行检查。 |
参考 |
|
| - | 装配燃油管路后,将点火开关置于ON位置(不要起动发动机)使燃油泵运转约两秒,并加压燃油管路。 |
| - | 重复上述操作两次或三次,检查燃油管路内的任何点是否泄漏燃油。 |
| - | 起动发动机,暖机为止运转发动机。(直到散热器风扇工作3次或4次) |
| - | 停止发动机。检查散热器液面,如果需要进行添加。这样会使收集的空气从冷却系统排出。 |
| - | 牢固地盖上散热器盖,然后再次运转发动机并检查是否泄漏。 |
|
