气缸盖部件位置及维修步骤

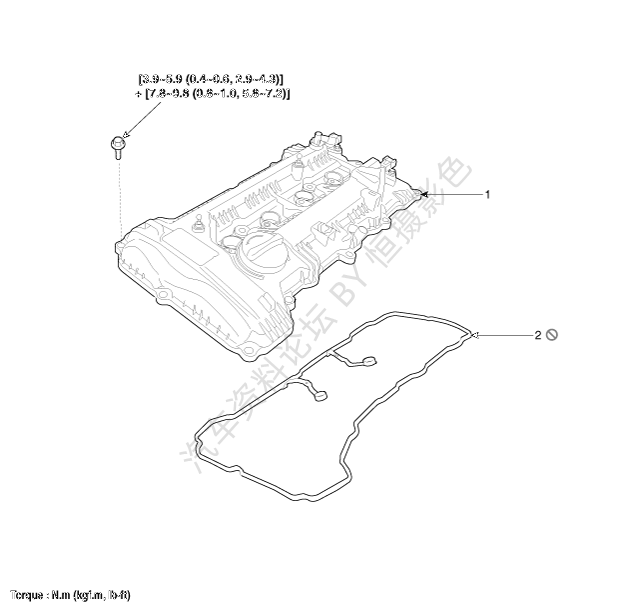

部件


.气缸盖罩
2.气缸盖罩衬垫
拆卸
注意

●
使用保护罩，以免损坏油漆表面。
●
为避免损坏，固定连接器部分，同时小心分离线束连接器。

标记所有线束和软管，避免错接。
1.
拆卸发动机盖。
2.
分离蓄电池负极端子。
3.
分离线束连接器和线束夹，拆卸气缸盖罩附近的连接器支架。


4.
拆卸空气滤清器总成。
(参考进气和排气系统-"空气滤清器")
5.
拆卸点火线圈。
(参考EE系统-"点火线圈")
6.
拆卸发动机油尺。
(参考润滑系统-"油尺和导管")
7.
分离PCV(曲轴强制通风)软管(A)。


8.
拆卸气缸盖罩(A)。


参考

按下面顺序拧松螺栓。


安装
1.
安装气缸盖罩。
(1)
装配气缸盖罩前，清除正时链条盖和凸轮载体之间空隙和气缸盖罩上的硬化密封胶。
(2)
在火花塞管的外表面和盖的油封唇部上涂抹发动机机油。
(3)
在正时链条盖和凸轮载体之间空隙内涂抹密封胶后，应在5分钟内装配。
密封胶宽度：2.0~3.0mm(0.08~0.12in.)
密封胶：ThreebONd 1217H或等效品


(4)
按图示顺序分若干步骤拧紧螺栓，安装气缸盖罩。
规定扭矩：
第一步：
3.9~5.9N•m(0.4~0.6kgf•m,2.9~4.3Ib•ft)
第二步：
7.8~9.8N•m(0.8~1.0kgf•m,5.8~7.2Ib•ft)


参考

●
切勿再次使用气缸盖罩衬垫。
●
安装气缸盖罩前，确定气缸盖罩衬垫与气缸盖罩衬垫槽未分离。
●
装配气缸盖罩后30分钟内，不要运转发动机或执行压力测试程序。
2.
按拆卸的相反顺序安装其它部件。
