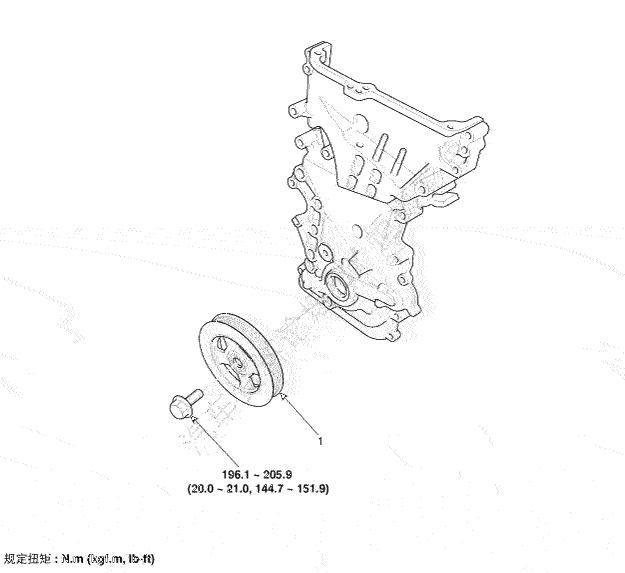

部件
1.曲轴减振皮带轮
| 拆卸与安装 |
| 1. | 拆卸右前车轮。 |
| 2. | 拆卸驱动皮带。 (参考正时系统-"驱动皮带") |
| 3. | 拆卸曲轴减振皮带轮(A)。
|
不要按压皮带轮或施加过大的力，以免橡胶部件损坏。 |
参考
拆卸曲轴减振皮带轮时，有两种固定齿圈的方式。
|
| ● | 拆卸维修盖后，安装SST(09231-3D100)固定齿圈。 |
| 1. | 拆卸空气导管(A)。
|
| 2. | 拧下下曲轴箱底部的变速器固定螺栓(A)和维修盖(B)。 |
| 3. | 拧下下曲轴箱底部的变速器固定螺栓(C)。 |
| 4. | 调整固定架(A)的长度，以便使固定架的齿槽与最近位置处的齿圈(B)相啮合。 |
| 5. | 调整链杆(C)的角度和长度，以便两个变速器固定螺栓能够紧固插入原来的固定孔内。 |
| 6. | 使用两个变速器固定螺栓，安装SST。完全拧紧固定架和链杆的螺栓和螺母。 |
| 4. | 按拆卸的相反顺序安装。 |
| 检查 |
检查曲轴减震皮带轮转动期间的振动状态，以及V-型加强肋部件上积油或积尘情况。按需要进行更换。
