发动机固定架位置及维修

部件

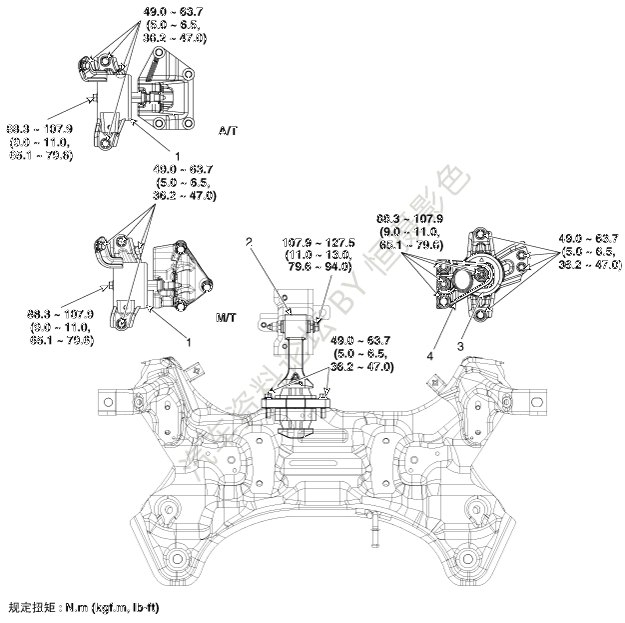

1.变速器固定支架
2.滚动杆支架
3.发动机固定支架
4.发动机固定支撑架


拆卸与安装
发动机安装托架
1.
拆卸发动机室底盖。
(参考发动机和变速器总成-"发动机室底盖")
2.
在下油底壳边缘的底部安装千斤顶，以支撑发动机。

在千斤顶和油底壳之间插入橡胶块以免损坏油底壳。
3.
拆卸发动机装配支架(A)。
规定扭矩：
88.3~107.9N•m(9.0~11.0kgf•m,65.1~79.6Ib•ft)


4.
拆卸发动机固定支架(A)。
规定扭矩：
49.0~63.7N•m(5.0~6.5kgf•m,36.2~47.0Ib•ft)


5.
按拆卸的相反顺序安装。
滚转臂支架
1.
拆卸滚动杆支架(A)。
规定扭矩：
螺栓(B)：
107.9~127.5N•m(11.0~13.0kgf•m,79.6~94.0Ib•ft)
螺栓(C)：
49.0~63.7N•m(5.0~6.5kgf•m,36.2~47.0Ib•ft)



2.
拆卸滚动杆装配支架(A)。
规定扭矩：
49.0~68.6N•m(5.0~7.0kgf•m,36.2~50.6Ib•ft)


3.
按拆卸的相反顺序安装。
变速器固定支架
1.
拆卸空气滤清器总成。
(参考进气和排气系统-"空气滤清器")
2.
拆卸蓄电池和蓄电池托架。
(参考EE系统-蓄电池)
3.
拆卸发动机室底盖。
(参考发动机和变速器总成-"发动机室底盖")
4.
在变速器底部安装千斤顶以支撑变速器。
5.
拆卸维修盖(A)。



6.
拧下变速器支架固定螺栓(A)。
规定扭矩：
88.3~107.9N•m(9.0~11.0kgf•m,65.1~79.6Ib•ft)



7.
拆卸变速器固定支架(A)。
规定扭矩：
49.0~63.7N•m(5.0~6.5kgf•m,36.2~47.0Ib•ft)


8.
按拆卸的相反顺序安装。
