排气歧管（三元催化器）部件位置及维修步骤


部件

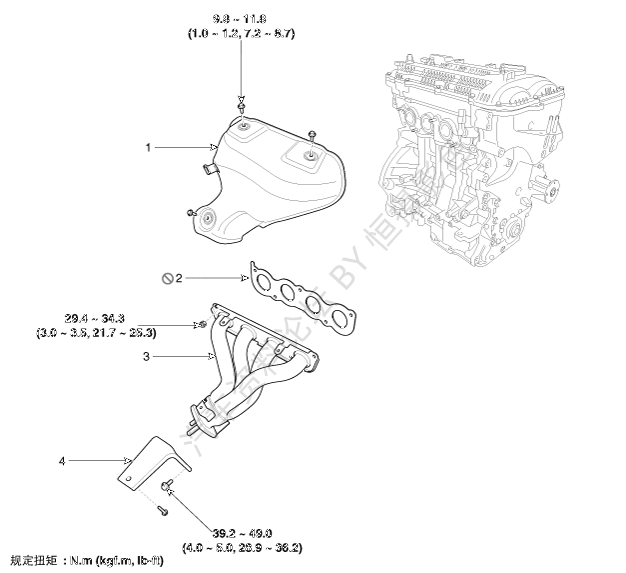

[未配备催化转化器]


1.隔热板
2.排气歧管衬垫
3.排气歧管
4.排气歧管支撑架

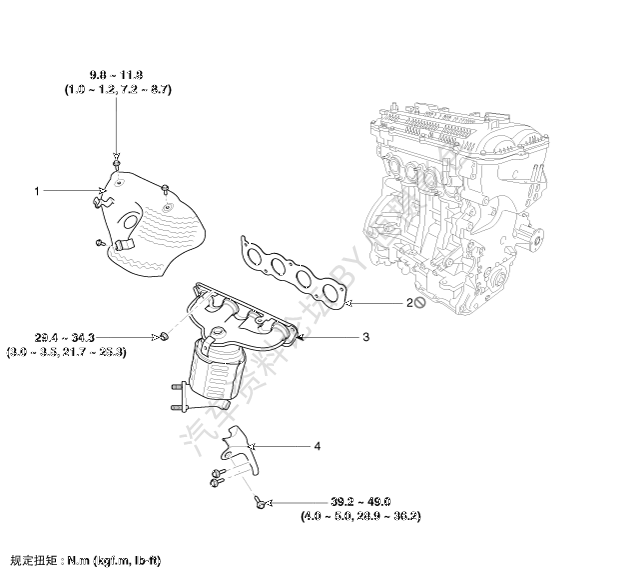

[配备催化转化器]


1.隔热板
2.排气歧管衬垫
3.排气歧管
4.排气歧管支架
拆卸与安装
1.
拆卸发动机盖。
2.
分离蓄电池负极端子。
3.
拆卸前雨刮器电机。
(参考车身电气系统-"前雨刮器电机")
4.
拆卸车颈盖板。


5.
未配备催化转化器：
分离前氧传感器连接器(A)，然后从支架上拆卸它。


配备催化转化器：
分离前后氧传感器连接器(A)，从支架上拆卸它们。


6.
拆卸发动机室底盖。
(参考发动机和变速器总成-"发动机室底盖")
7.
拆卸前消音器。
(参考进气和排气系统-"消音器")
8.
拆卸
9.
拆卸排气歧管隔热板(A)。
规定扭矩：
9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft)
[未配备催化转化器]


[配备催化转化器]


10.
拆卸驱动轴隔热板(A)。
规定扭矩：
19.6~29.4N•m(2.0~3.0kgf•m,14.5~21.7lb•ft)


11.
拆卸排气歧管支撑架(A)。
规定扭矩：
39.2~49.0N•m(4.0~5.0kgf•m,28.9~36.2Ib•ft)
[未配备催化转化器]


[配备催化转化器]


12.
拆卸排气歧管(A)与衬垫(B)。
规定扭矩：
29.4~34.3N•m(3.0~3.5kgf•m,21.7~25.3lb•ft)


[配备催化转化器]


参考

安装进气歧管时，首先使用预扭矩拧紧螺母，然后使用规定扭矩按图示顺序拧紧螺母。
[未配备催化转化器]


[配备催化转化器]



13.
按拆卸的相反顺序安装。
参考

安装时更换新衬垫。
