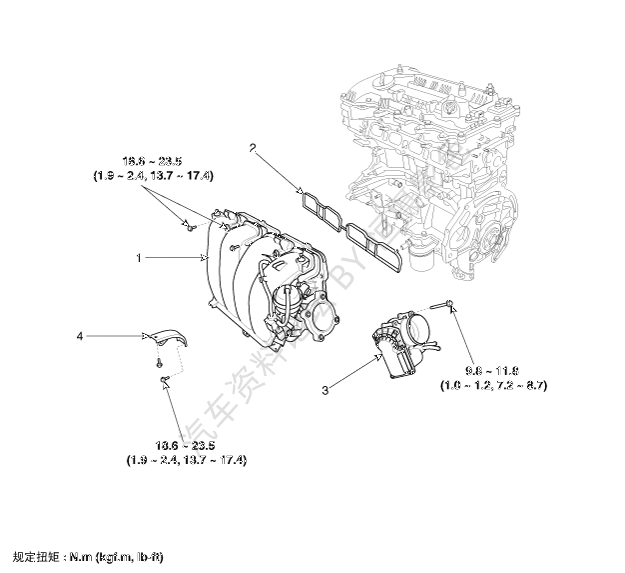

| 部件 |
| 1.进气歧管总成 2.进气歧管衬垫 | 3.电子节气门体 4.进气歧管支架 |
| 拆卸与安装 |
| 1. | 拆卸发动机盖。 |
| 2. | 分离蓄电池负极端子。 |
| 3. | 拆卸空气滤清器总成。 (参考进气和排气系统-"空气滤清器") |
| 4. | 拆卸发动机室底盖。 (参考发动机和变速器总成-"发动机室底盖") |
| 5. | 分离线束连接器和线束夹具，从进气歧管上拆卸导线和护罩。 |
| 6. | 分离PCV(曲轴强制通风)软管(A)。 |
| 7. | 分离真空软管(A)和净化控制电磁阀(PCSV)软管(B)。 |
| 8. | 拧下电控节气门(ETC)模块螺栓。 (参考发动机控制/燃油系统-"ETC(电子节气门体控制)系统") |
| 9. | 拆卸进气歧管支架(A)。
|
| 10. | 拆卸进气歧管(A)与衬垫(B)。 |
安装进气歧管时，首先使用预扭矩拧紧螺栓和螺母， 然后使用规定扭矩按图示顺序拧紧螺栓和螺母。 |
| 11. | 按拆卸的相反顺序安装。 |
