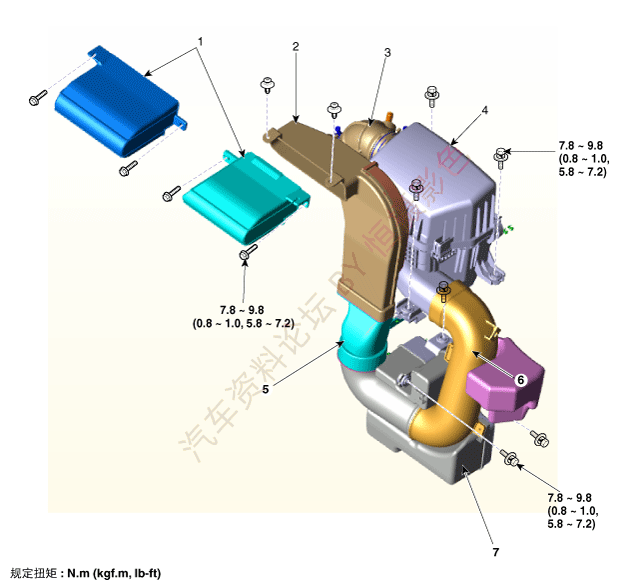

| 部件 |
| 1.进气护罩 2.通风管A 3.进气软管 4.空气滤清器总成 | 5.进气适配器 6.通风管B 7.共鸣器 |
| 拆卸与安装 |
空气滤清器总成
| 1. | 拆卸发动机盖。 |
| 2. | 分离蓄电池负极端子。 |
| 3. | 拆卸空气通道(A)。 |
| . | 分离通风软管(A)。 |
| 5. | 分离进气软管(B)和空气滤清器总成(C)。
|
| 6. | 按拆卸的相反顺序安装。 |
共鸣器
| 1. | 拆卸空气滤清器总成。 |
| 2. | 拆卸前保险杠盖。 (参考车身(内部和外部)-"前保险杠盖") |
| 3. | 拧下装配螺栓后，拆卸共鸣器(A)。
|
| 4. | 按拆卸的相反顺序安装。 |
空气滤清器芯的更换
| 1. | 分离固定夹，打开空气滤清器盖。 |
| 2. | 使用新品更换空气滤清器芯(A)。 |
| 3. | 关闭滤清器盖(A)，扣上固定夹进行固定。 |
