油泵部件位置及维修步骤

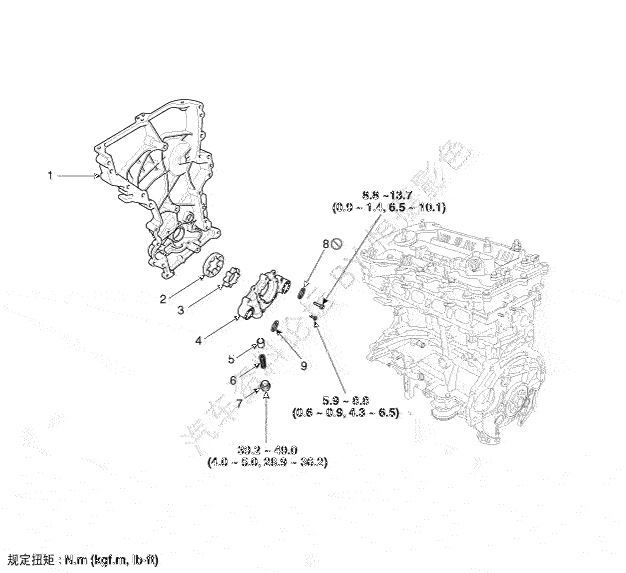

部件


1.正时链条盖
2.外转子
3.内转子
4.油泵盖
5.卸压柱塞
6.减压弹簧
7.螺塞
8.O-型环(吸入侧)
9.O-型环(排放侧)
拆卸与安装
1.
拆卸正时链条盖。
(参考正时系统-"正时链条盖")
2.
拆卸油泵盖(A)。
规定扭矩：
螺钉：
5.9~8.8N•m(.6~.9kgf•m,4.3~6.5lb•ft)
螺栓：
8.8~13.7N•m(0.9~1.4kgf•m,6.5~10.1Ib•ft)


3.
拆卸内转子(A)和外转子(B)。


4.
按拆卸的相反顺序安装。

检查
1.
拆卸安全阀柱塞。
拆卸螺塞(A)、弹簧(B)和卸压柱塞(C)。
规定扭矩：
塞(A)：
39.2~49.0N•m(4.0~5.0kgf•m,28.9~36.2Ib•ft)


2.
检查卸压柱塞。
给柱塞涂抹一层机油，检查柱塞是否靠自己的重量平滑的进入柱塞孔。
如有必要，更换正时链条盖。
3.
检查卸压阀弹簧。
检查卸压阀弹簧是否变形或故障。
4.
检查转子侧面间隙。
使用塞尺和精密的直尺，测量内转子和精密直尺之间的间隙。
如果侧面间隙大于最大值，更换转子组件。
如有必要，更换正时链条盖。
侧面间隙：
0.040~0.090mm(0.00157~0.00354in.)


5.
检查转子壳体间隙。
使用塞尺，测量外转子和转子体的间隙。
如果壳体间隙大于最大值，更换转子组件。
如有必要，更换正时链条盖。
壳体间隙：
0.200~0.292mm(0.00787~0.01150in.)


6.
检查转子导承间隙。
(1)
测量内转子导承的外径。
内转子直径：
41.550~41.570mm(1.63582~1.63661in.)
(2)
测量正时链条盖孔的内径。
正时链条盖孔直径：
41.600~41.625mm(1.63779~1.63878in.)
(3)
检查正时链条盖孔内径和内转子导承外径之间的间隙。


导承间隙：
0.030~0.075mm(0.00118~0.00295in.)
