| 3. | 拆卸油底壳(A)。 | (2) | 将SST(09215-3C000)刀片插入到下部曲轴箱和油底壳之间。分离应用的密封胶，拆卸油底壳。 |
|
| 参考 |
|
拧松油底壳每个边角附近的一个油底壳螺栓至剩余约两圈螺纹，然后拆卸所有油底壳螺栓。 |
| 参考 |
|
| ● | 使用塑料锤按箭头①所示方向敲击它，在油底壳和下部曲轴箱之间插入SST。 |
| ● | 按箭头方向②用塑料锤敲打SST约大于油底壳边缘
2/3后，从下部曲轴箱拆卸它。 |
|
|

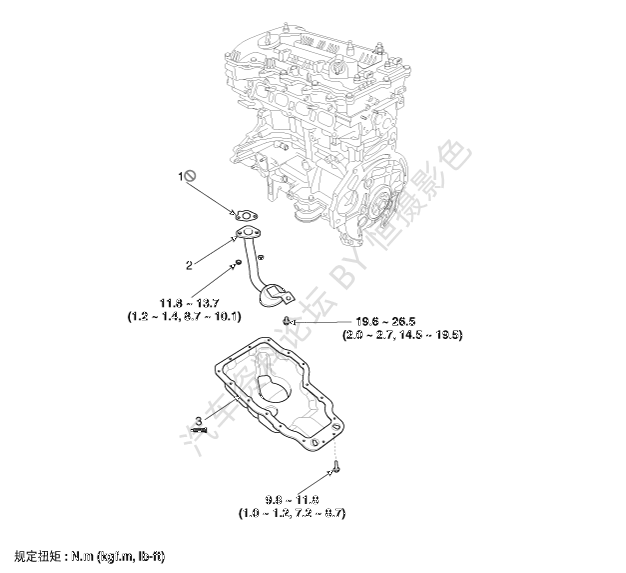

| 1. | 用新衬垫(B)安装机油滤网(A)。
规定扭矩： 螺栓： 19.6~26.5N•m(2.0~2.7kgf•m,14.5~19.5lb•ft) 螺母： 11.8~13.7N•m(1.2~1.4kgf•m,8.7~10.1lb•ft) |
|
、
| 2. | 安装油底壳。 | (1) | 使用衬垫刮刀清除衬垫表面上的所有旧的密封物。 |
| (2) | 油底壳和下部曲轴箱上的密封胶应远离异物、油、灰尘和湿气。 在表面喷洒清洁剂并使用干净抹布擦拭。 |
| (3) | 在油底壳上涂抹密封胶后，5分钟内装配它。 应连续涂抹密封胶，防止机油泄漏。
密封胶宽度 整个剖面：4.0~5.0mm(0.16~0.20in.) A部分：1.5~2.5mm(0.06~0.10in.) 密封胶：ThreebONd 1217H(Hyundai Gray RTV) |
|
|
| 参考 |
|
| ● | 如果在下部曲轴箱的底面涂抹密封胶，同样应在油底壳的相同位置涂抹。 |
|
| (4) | 安装油底壳(A)，分若干步均匀拧紧螺栓。
规定扭矩： 9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft) |
|
| 参考 |
|
装配后，至少等待30分钟后，注入发动机机油。 |
| 参考 |
|
始终使用新排放塞衬垫。 |
