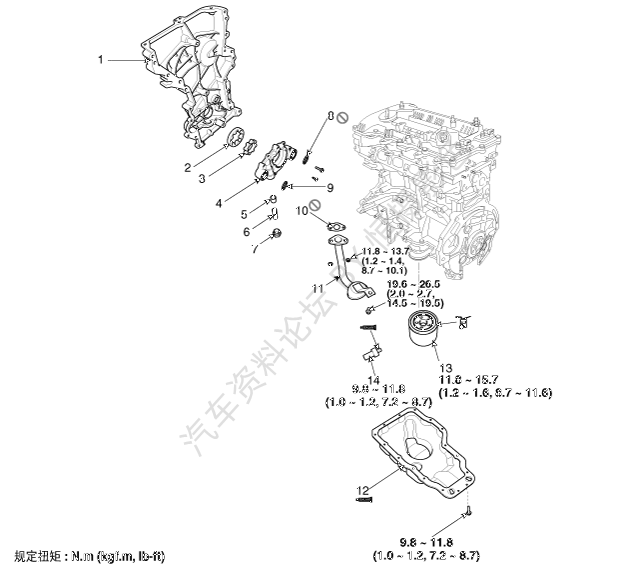

| 部件 |
| 1.正时链条盖 2.外转子 3.内转子 4.油泵盖 5.卸压柱塞 6.减压弹簧 7.螺塞 | 8.O-型环(吸入侧) 9.O-型环(排放侧) 10.机油滤网衬垫 11.机油滤网 12.油底壳 13.机油滤清器 14.机油压力开关(OPS) |

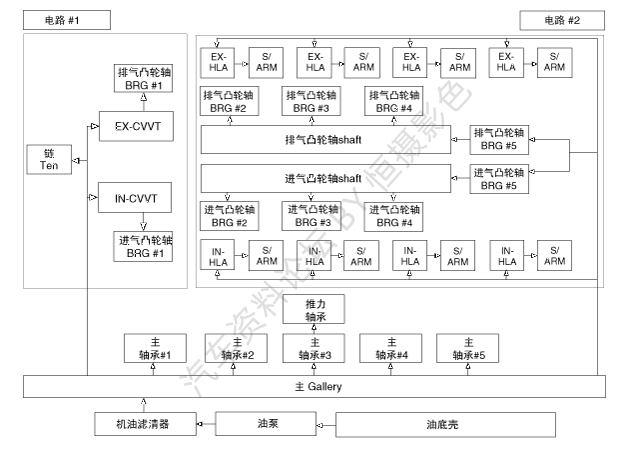

| 发动机机油示意图 |
未经允许不得转载：汽车资料 » 润滑系统部件位置及流程图
润滑系统部件位置及流程图
Copyright © 汽车资料 Kia Carens 佳乐 2013-2018 By 广州恒摄影色
| 部件 |
| 1.正时链条盖 2.外转子 3.内转子 4.油泵盖 5.卸压柱塞 6.减压弹簧 7.螺塞 | 8.O-型环(吸入侧) 9.O-型环(排放侧) 10.机油滤网衬垫 11.机油滤网 12.油底壳 13.机油滤清器 14.机油压力开关(OPS) |
| 发动机机油示意图 |
