节温器部件位置及维修步骤 故障检修

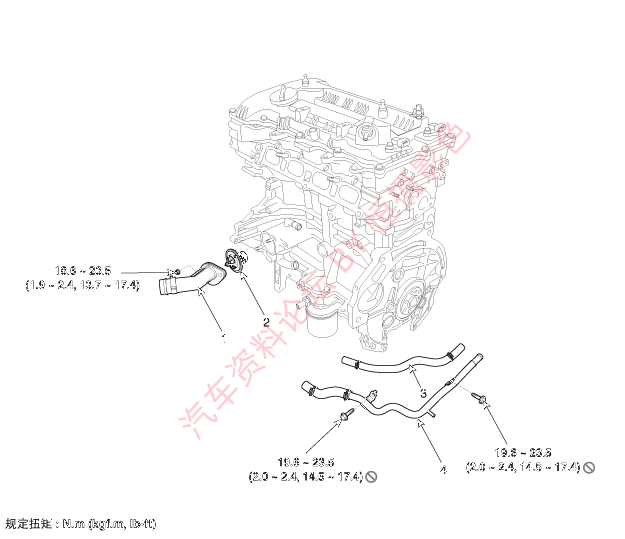

部件


1.进水管接头
2.节温器
3.旁通软管
4.加热管&软管总成


维修步骤


拆卸与安装
参考

分解节温器会产生不良影响,导致冷却效果降低。 即使发动机倾向于过热,也禁止拆卸节温器。
节温器
1.
排放发动机冷却水,使水位降至节温器以下。
(参考冷却系统-"冷却水")
2.
拆卸固定夹(A),分离快接连接器(B)。



3.
拆卸进水口装置(A)和节温器(B)。

规定扭矩:
18.6~23.5N•m(1.9~2.4kgf•m,13.7~17.4Ib•ft)


4.
按拆卸的相反顺序安装。
参考

●
安装节温器,微动阀朝上。
●
装配节温器时,对齐节温器凸台与外壳凹槽情况下,将节温器安装在外壳上,并安装进水管。小心节温器不能脱离外壳上的凹槽。
●
清洁橡胶密封接触表面。
5.
注入发动机冷却水。
6.
起动发动机并检查是否泄漏。
7.
重新检查冷却水水位。
加热器管
1.
拆卸进气歧管。
(参考进气和排气系统-"进气歧管")
2.
拆卸旁通软管(A)。
3.
拧下加热器管固定螺栓(B),拆卸加热器管。

规定扭矩:
19.6~23.5N•m(2.0~2.4kgf•m,14.5~17.4lb•ft)


参考

不要重复使用密封螺栓。
4.
按拆卸的相反顺序安装。
5.
注入发动机冷却水。
(参考冷却系统-"冷却水")
6.
起动发动机并检查是否泄漏。
7.
重新检查冷却水水位。

检查
节温器
1.
将节温器浸入在水中,逐渐加热水。


2.
检查阀门打开时的温度。
如果阀门打开时温度不在规定值内,更换节温器。

阀门打开时温度:
88±1.5°C(190.4±34.7°F)
全开温度:100°C(212°F)

3.
检查阀门升程。
如果阀门升程不在规定值内,更换节温器。

阀升程:100°C(212°F)时大于8mm(0.3in.)


故障检修
现象
可能原因
措施
冷却水泄漏
●
从节温器衬垫
检查固定螺母
●
检查固定螺母的扭矩
●
重新拧紧螺栓并再次检查泄漏
检查衬垫损坏情况
●
检查衬垫或油封损坏情况
●
更换衬垫并重新使用节温器
冷却过度
●
加热器性能低 (冷空气鼓出)
●
温度表指示'LOW'
拆卸散热器盖后, 进行视觉检查
●
冷却水不足或泄漏
●
重新注入冷却水后,重新检查
GDS检查,起动发动机
●
检查故障代码
●
检查温度变化时的风扇电机性能
●
检查风扇离合器或风扇电机的连接
※如果风扇离合器一直连接,会在怠速时有噪音
●
检查发动机冷却水传感器、线束和连接器
●
检查风扇电机、继电器和连接器
●
更换部件
拆卸节温器并检查
●
检查节温器阀是否存在灰尘或碎渣
●
检查节温器的卡滞情况
●
清洁节温器并重新使用 节温器
●
如果节温器工作不良, 将其更换
加热过度
●
发动机过热
●
温度表指示'HI'
拆卸散热器盖后, 进行视觉检查
●
冷却水不足或泄漏
※从过热的车辆上拆卸散热器盖时要小心
●
检查冷却系统是否存在空气
●
重新注入冷却水后,重新检查
●
检查气缸盖衬垫是否损坏及固定螺栓的规定拧紧扭矩
GDS检查,起动发动机
●
检查故障代码
●
检查温度变化时的风扇电机性能
●
检查风扇离合器是否滑动
●
检查水泵的连接情况或泵轮是否损坏
●
检查发动机冷却水传感器、线束和连接器
●
检查风扇电机、继电器和连接器
●
如果风扇离合器工作不良,将其更换。
●
如果水泵工作不良,将其更换
将节温器浸入热水中检查
●
拆卸节温器后,检查工作 是否正常
※检查并确定节温器在阀打开温度时打开
●
如果节温器工作不良,将其更换
