水泵部件位置及维修步骤 故障诊断

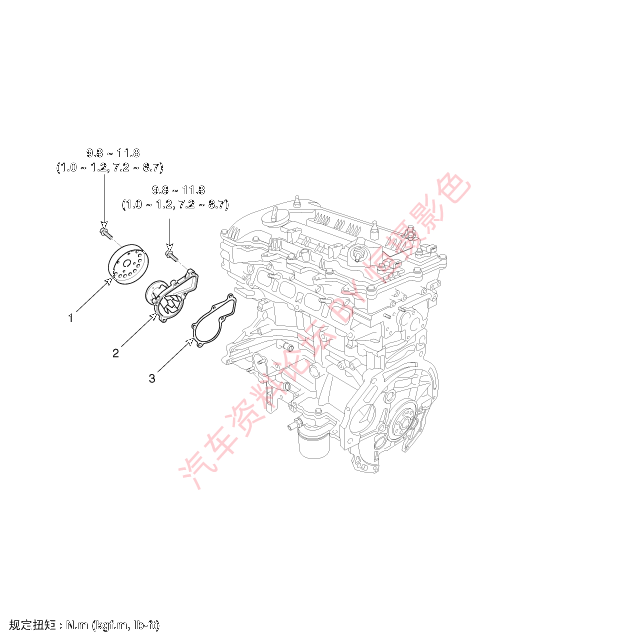

部件


1.水泵皮带轮
2.水泵
3.水泵衬垫

拆卸与安装
1.
排放冷却水。
(参考冷却系统-"冷却水")
2.
拆卸驱动皮带。
(参考正时系统-"驱动皮带")
3.
拆卸水泵皮带轮(A)。
规定扭矩：
9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft)


4.
拆卸水泵总成(A)和衬垫(B)。
规定扭矩：
9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft)


5.
按拆卸的相反顺序安装。
参考

安装新水泵衬垫。
6.
注入发动机冷却水。
(参考冷却系统-"冷却水")
7.
起动发动机并检查是否泄漏。
8.
重新检查冷却水水位。

检查
1.
检查各个部件有无裂纹、损坏、磨损，必要时更换冷却水泵总成。
2.
检查轴承的损坏、异响、旋转不良情况，必要时更换冷却水泵总成。
3.
检查冷却水是否泄漏。如果从孔中泄漏冷却水，说明密封件不良。更换冷却水泵总成。
参考

从排出孔中"渗出"小量冷却水是正常的。

故障诊断

故障检修
现象
可能原因
措施
冷却水泄漏
●
从水泵的排出孔
用肉眼观察
●
预热10分钟后检查是否泄漏
●
如果冷却水仍然泄漏， 更换水泵
●
如果停止泄漏，再使用水泵。(不要更换新水泵)
●
从衬垫或螺栓
●
检查水泵固定螺栓是否拧紧
●
重新拧紧固定螺栓
●
检查衬垫是否损坏或是否进入灰尘
●
更换衬垫并清除灰尘
●
从水泵的外表面
●
检查材料或水泵是否裂纹
●
材料不良 如果发现裂纹，更换水泵
噪音
●
从轴承
●
从机械密封件
●
泵轮干涉
用发动机听诊器检查
●
起动发动机后使用发动机听诊器检查噪音
●
如果没有噪音，再使用水泵(不要更换)
●
如果从水泵发出任何噪音，拆卸传动皮带并重新检查
拆卸传动皮带后检查
●
拆卸水泵和驱动皮带后，再次检查噪音
●
如果有噪音，再使用水泵检查其它驱动线路部件
●
如果没有噪音，用新品更换水泵
拆卸水泵后检查
●
拆卸水泵和驱动皮带后，再次检查噪音
●
如果它们之间有任何干涉，用新品更换水泵
过热
●
泵轮损坏
●
泵轮松动
泵轮松动
●
叶轮翼子板生锈
●
检查发动机冷却水
●
冷却水质量不良/保养 检查
●
泵轮与轴分离
●
更换水泵
