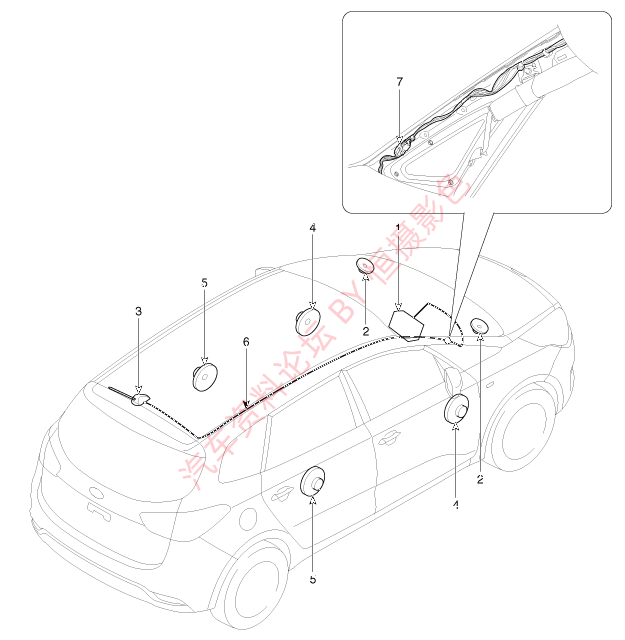

部件位置
| 1.音响总成 2.高频扬声器 3.车顶天线 4.前车门扬声器 | 5.后车门扬声器 6.天线馈线 7.天线线束连接器 |
| 规格 |
音响控制器
| 项目 | 规格 | ||
| 型号 | 收音机/CD/MP3(PA30A) | 收音机/CD/MP3(PA30B) | |
| 收音机/CD/MP3/RDS(PA30A
R) | 收音机/CD/MP3/RDS(PA30B
R) | ||
| 电源 | DC
14.4V | ||
| 调谐类型 | PLL综合调谐 | ||
| 天线 | 80PF
75Ω | ||
| 暗电流 | 最大1.0mA(仅控制器) | ||
| 频率范围/ 波段区 | FM | 87.5~108.0MHz/50KHz 87.5~108.0MHz/100KHz 87.5~107.9MHz/200KHz 87.5~107.9MHz/100KHz | |
| AM | 522~1,620KHz/9KHz 531~1,602KHz/9KHz 530~1,710KHz/10KHz | ||
扬声器
| 项目 | PA30A | PA30B | |
| 输入电源 | 前 | 20W(最大40W) | |
| 后 | 20W(最大40W) | ||
| 前高频扬声器 | 20W(最大40W) | ||
| 扬声器阻抗 | 前 | 4±0.6Ω | |
| 后 | 4±0.6Ω | ||
| 前高频扬声器 | 3.2±0.5Ω | ||
| 扬声器数 | 6 | ||
