部件

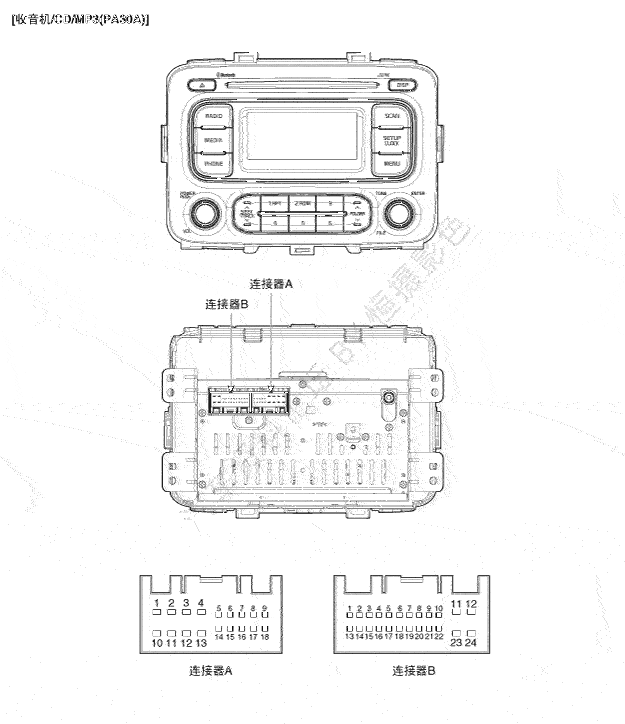

连接器端子信息
| 编号 | 连接器A | 连接器B |
| 1 | 后左扬声器(+) | - |
| 2 | 前左扬声器(+) | - |
| 3 | 前右扬声器(+) | - |
| 4 | 后右扬声器(+) | 方向盘远程控制 |
| 5 | - | - |
| 6 | - | USB
D(+) |
| 7 | - | USB/iPod
VDD |
| 8 | 照明(+) | AUX右声道输入 |
| 9 | 变阻器 | AUX搭铁 |
| 10 | 后左扬声器(-) | 麦克风(+)蓝牙 |
| 11 | 前左扬声器(-) | ACC |
| 12 | 前右扬声器(-) | B+ |
| 13 | 后右扬声器(-) | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | 速度 |
| 17 | 照明(-) | 远程控制搭铁 |
| 18 | 远程天线 | USB
D(-) |
| 19 | USB/iPod搭铁 | |
| 20 | AUX检测 | |
| 21 | AUX左声道输入 | |
| 22 | 麦克风(-)蓝牙 | |
| 23 | - | |
| 24 | 电源搭铁 |

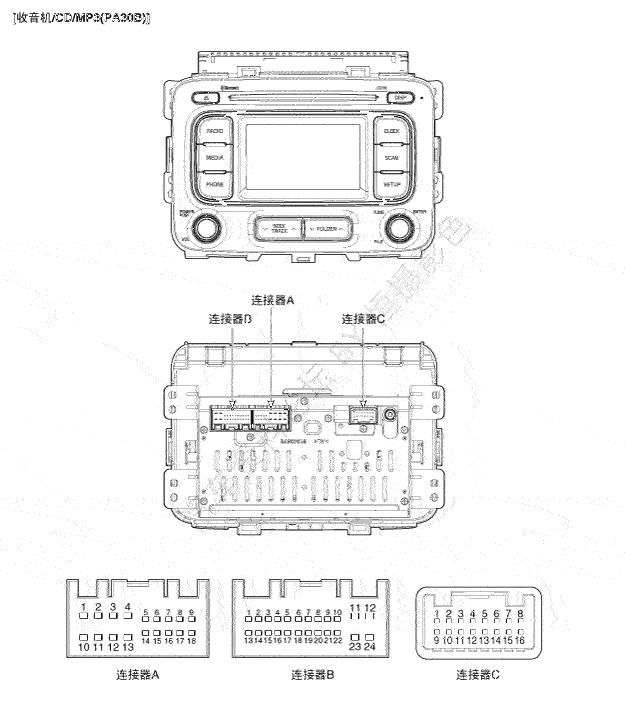

连接器端子信息
| 编号 | 连接器A | 连接器B | 连接器C |
| 1 | 后左扬声器(+) | CAN高电位 | - |
| 2 | 前左扬声器(+) | - | - |
| 3 | 前右扬声器(+) | - | 摄像头搭铁 |
| 4 | 后右扬声器(+) | 方向盘远程控制 | 摄像头视频输入 |
| 5 | - | - | - |
| 6 | - | USB D(+) | - |
| 7 | - | USB/iPod
VDD | - |
| 8 | 照明(+) | AUX右声道输入 | - |
| 9 | - | AUX搭铁 | - |
| 10 | 后左扬声器(-) | 麦克风(+)蓝牙 | 摄像头蓄电池(+) |
| 11 | 前左扬声器(-) | ACC | 驻车辅助视频搭铁 |
| 12 | 前右扬声器(-) | B+ | R位置 |
| 13 | 后右扬声器(-) | CAN低电位 | - |
| 14 | - | - | - |
| 15 | - | - | - |
| 16 | - | 速度 | - |
| 17 | 照明(-) | 远程控制搭铁 | |
| 18 | 远程天线 | USB
D(-) | |
| 19 | USB/iPod搭铁 | ||
| 20 | AUX检测 | ||
| 21 | AUX左声道输入 | ||
| 22 | 麦克风(-)蓝牙 | ||
| 23 | - | ||
| 24 | 电源搭铁 |
| 拆卸 |
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸中央仪表板装饰(A)。 |
| 3. | 从中央仪表板装饰上分离起动停止按钮线束连接器 (A)。 |
| 4. | 拧下螺钉，拆卸暖风和空调控制器(A)。 |
| 5. | 拆卸中央仪表板(A)。 |
| 6. | 从中央仪表板上分离线束连接器(A)。 |
| 7. | 拧下固定螺钉，拆卸音响控制器(A)。 |
| 8. | 分离线束连接器和馈线(A)。 |
|
参考| 安装 |
| 1. | 连接线束连接器和馈线。 |
| 2. | 安装音响控制器。 |
| 3. | 安装中央仪表板、暖风和空调控制器和中央仪表板装饰。 |
| 4. | 连接蓄电池负极端子。
|
