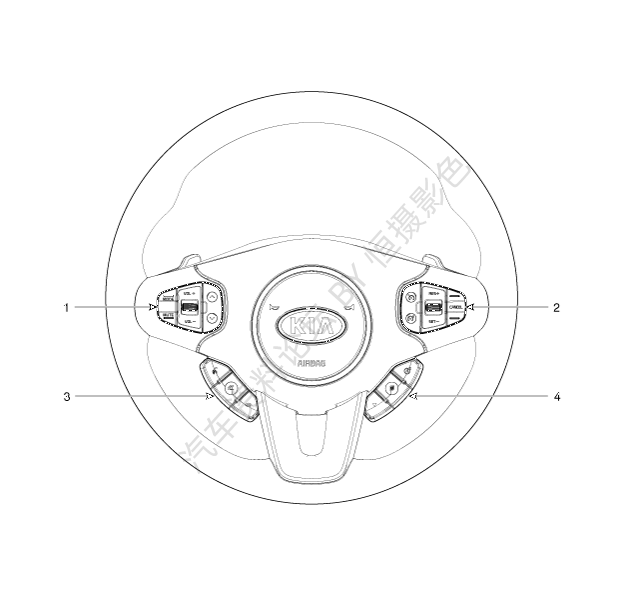

部件
| 1.远程控制开关(左) 2.远程控制开关(右) | 3.蓝牙免提开关 4.行车电脑开关 |

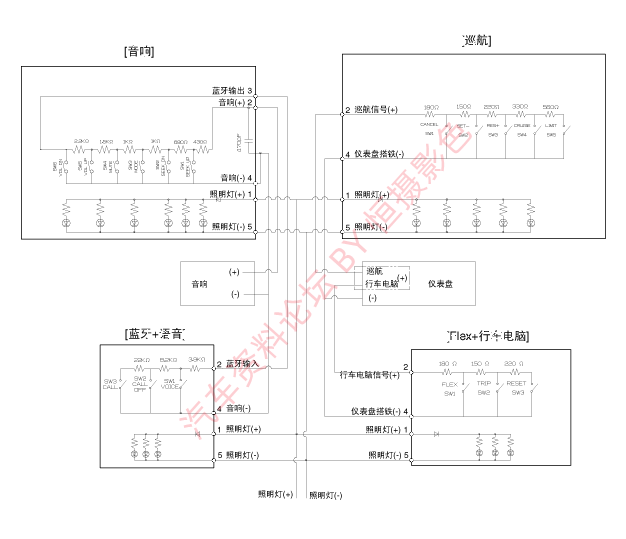

电路图

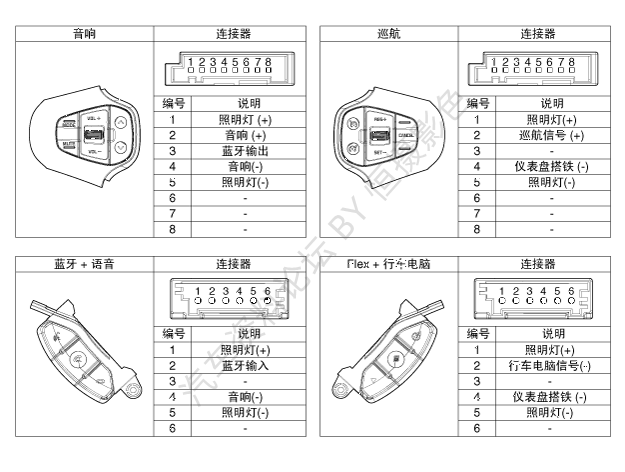

| 检查 |
| 1. | 检查各开关位置的端子之间电阻或输出电压。 |
[音响(A)]
[巡航(B)]
[蓝牙+语音(C)]
[行车电脑+弹性转向(D)]
|
| 拆卸 |
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸驾驶席空气囊总成。 (参考保护系统-"驾驶席空气囊(DAB)总成和时钟弹簧") |
| 3. | 拆卸方向盘。 (参考转向系统-"转向柱和轴") |
| 4. | 拧松螺钉后，拆卸方向盘盖(A)。 |
| 5. | 分离加热式方向盘线束连接器(A)。 |
| 6. | 拧下螺钉，分离线束连接器(A)，拆卸上部远程控制 开关(B)。 |
| 7. | 拧下螺钉，分离线束连接器(B)，拆卸下部远程控制 开关(A)。 |
| 安装 |
| 1. | 在方向盘上安装远程控制开关。 |
| 2. | 安装方向盘。 |
| 3. | 重新连接远程控制开关连接器和空气囊连接器。
|
参考| 4. | 安装驾驶席空气囊总成。 |
| 5. | 连接蓄电池负极端子。 |
