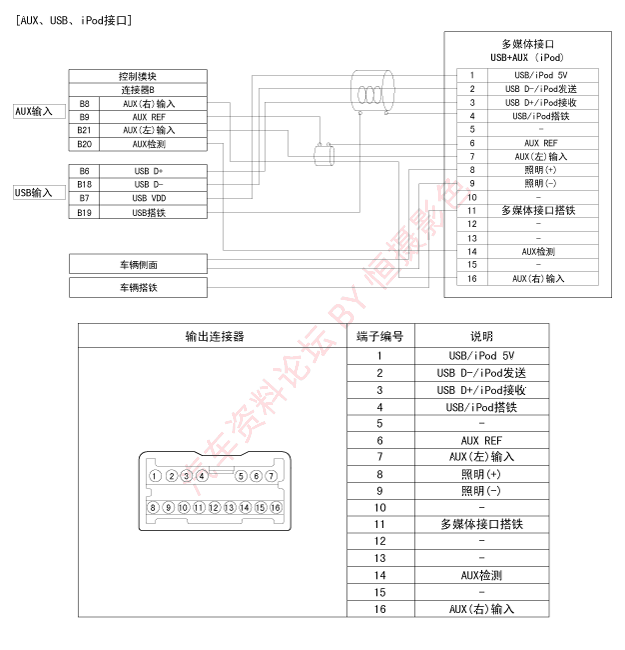

电路图
| 说明 |

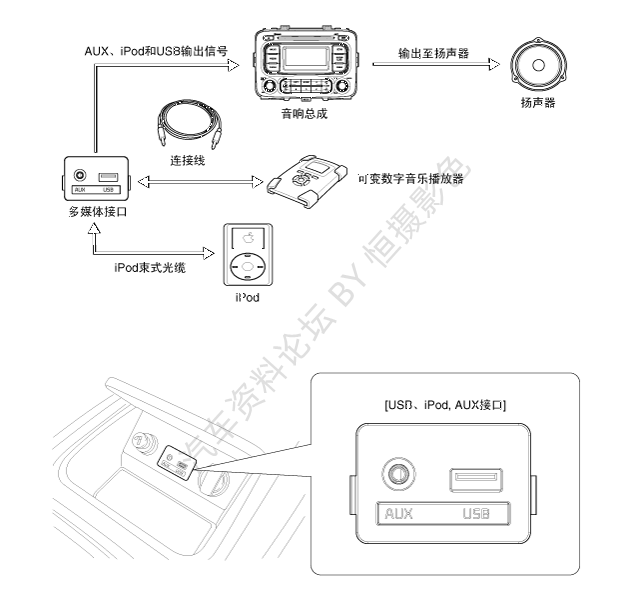

中央控制台上的AUX、iPod和USB接口是为喜欢倾听外部便携式音乐播放器，如MP3、iPod、耳机、USB记忆棒、CD播放器等的客户设置的，当连接在此接口上时，通过车辆音响系统播放。
如果出现声音失真，可能是由装置之间的规格失配导致的。
| 拆卸 |
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸控制台前部总成(A)。 (参考BD部分-"底板控制台总成") |
| 3. | 从控制台前部总成前分离连接器(A)后，拆卸多媒体 接口(B)。 |
| 安装 |
| 1. | 安装多媒体接口。 |
| 2. | 安装控制台前部总成。 |
| 3. | 连接蓄电池负极(-)导线。 |
