| 规格 |
| 项目 | 规格 | |
| 额定电压 | DC
12V | |
| 工作温度范围 | -22~+176°F(-30°C~+80°C) | |
| 额定负荷 | 照明开关 | 灯光：1.0A(继电器负荷) |
| 变光和超车开关 | 远光：1.0A(继电器负荷) 近光：1.0A(继电器负荷) 超车：1.0A(继电器负荷) | |
| 前/后雾灯开关 | 1.0A(继电器负荷) | |
| 转向信号开关 | 6.6±0.5A(灯泡负荷) | |
| 雨刮器和刮雾开关 | 低电流：4.0A(电机负载) 高电流：4.0A(电机负载) 间歇：0.22±0.05A(继电器负荷) 闭锁：最大值28A(电机负荷) 刮雾：4.0A(电机负载) 喷水器：4.0A(电机负载) | |
| 后雨刮器与喷水器开关 | 雨刮器：0.2A(继电器负荷) 喷水器：4.0A(电机负载) | |
部件
| 拆卸 |
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸方向盘。 (参考转向系统-"方向盘") |
| 3. | 拆卸转向柱上罩和下罩。 (参考车身-"转向柱罩") |
| 4. | 分离灯光开关连接器(A)和雨刮器开关连接器(B)。 |
[右舵]
[左舵]
[右舵]
| 5. | 按下锁销(B)，拆卸雨刮器开关(A)。
[左舵] |
[右舵]
| 6. | 拧下组合开关总成(A)固定螺钉(2个)。 |
| 安装 |
| 1. | 安装组合开关。 |
| 2. | 安装方向盘。 |
| 3. | 安装转向柱上下护罩。 |
| 4. | 安装方向盘。 |
| 5. | 连接蓄电池负极端子。 |
| 检查 |
灯光开关检查

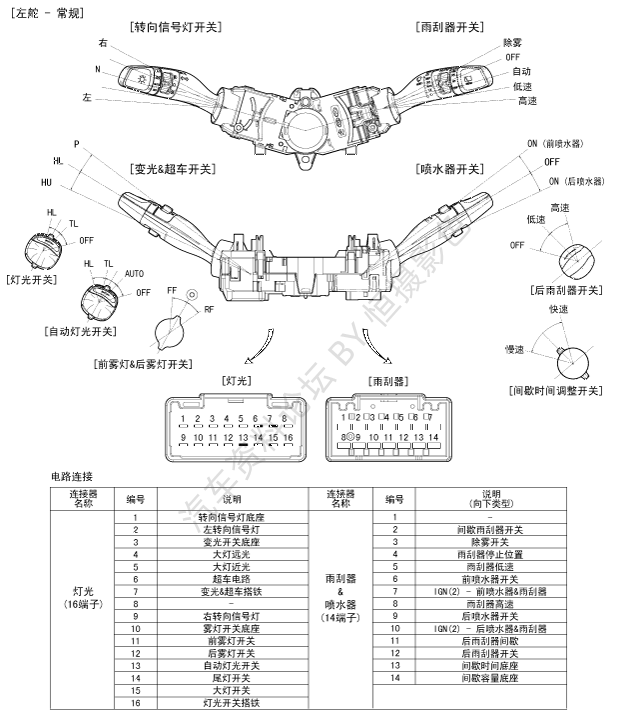

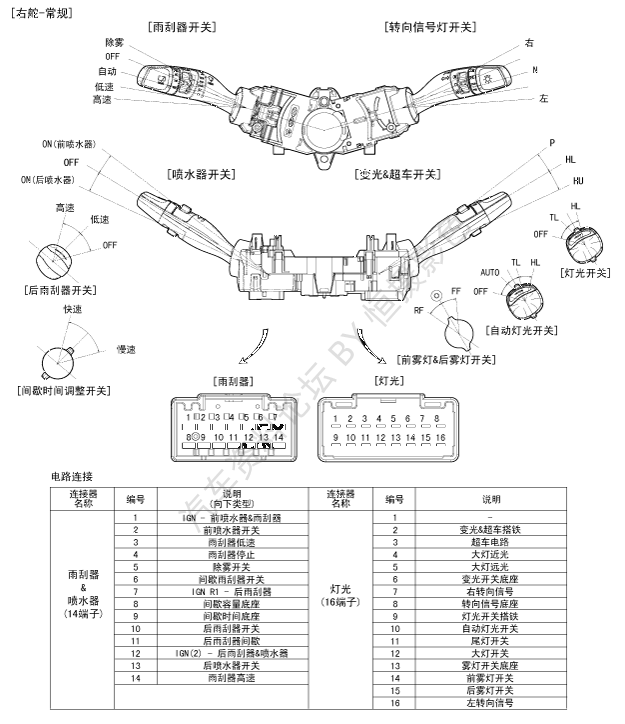

| 1. | 操作组合开关到各个位置，确认下述端子之间的导通 状态。 如果通导性不符合规定，更换多功能开关。 [左舵] |
[右舵]
灯光开关(自动灯)
照明开关
变光和超车开关
转向信号开关
前/后雾灯开关
雨刮器和喷水器开关的检查
| 1. | 操作组合开关到各个位置，确认下述端子之间的导通 状态。 如果导通状态不符合规定，更换组合开关。 [左舵] |
[右舵]
雨刮器开关
[向上类型]
[向下类型]
喷水器开关
[向上类型]
[向下类型]
后雨刮器开关
[向上类型]
[向下类型]
后喷水器开关
[向上类型]
[向下类型]
| 检查(配备GDS) |
| 1. | 使用GDS，检查组合开关的IPM输入/输出规格。
如果规格异常，更换灯光开关或雨刮器开关。 |

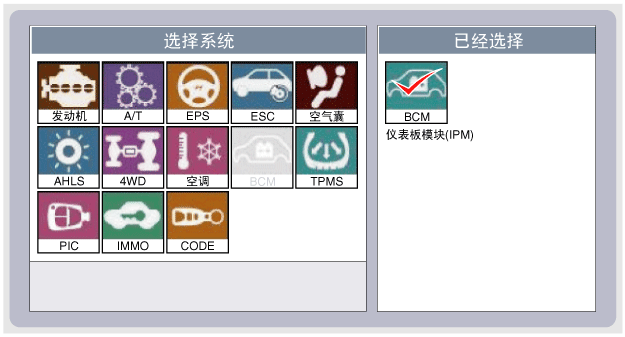

| 2. | 如果对组合开关进行诊断，选择车型和"IPM"。 |

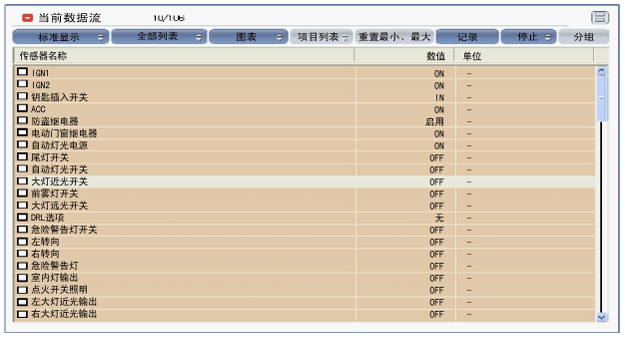

| 3. | 选择"当前数据流"并且检查组合开关的输入/输出状态。 |

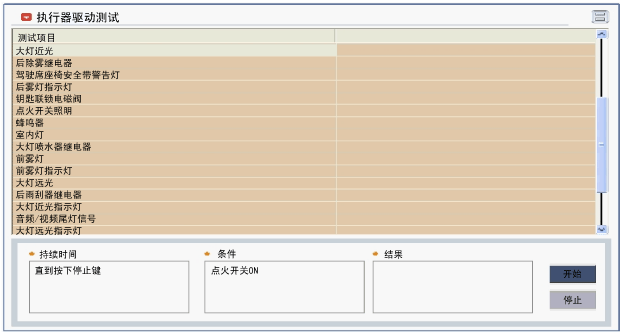

| 4. | 选择"驱动测试"，执行"组合开关"输出测试。 |
