部件

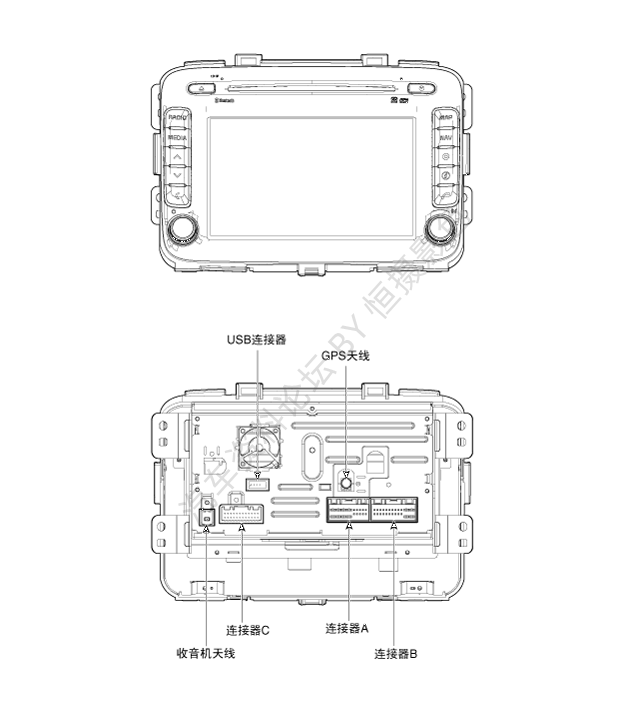

| AVN(视频&导航)控制模块连接器 |

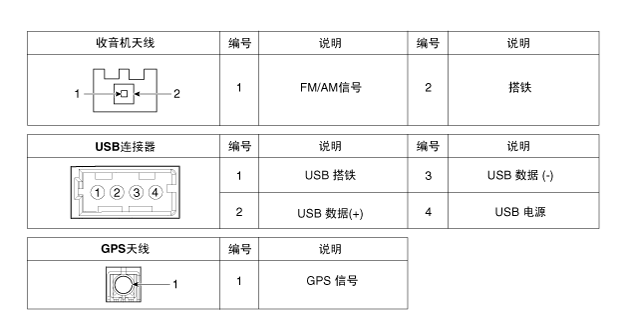

连接器端子信息
| 编号 | 连接器A | 连接器B | 连接器C |
| 1 | - | - | - |
| 2 | - | MM
CAN高电位 | - |
| 3 | - | 车门开锁 | - |
| 4 | - | - | - |
| 5 | SPDIF搭铁 | 方向盘开关 | - |
| 6 | SPDIF(+) | 照明(-) | - |
| 7 | 倒档 | 照明(+) | - |
| 8 | 导航语音(-) | AUX(右) | - |
| 9 | 导航语音(+) | AUX搭铁 | - |
| 10 | - | AUX(左) | 摄像头蓄电池(+) |
| 11 | - | ACC | - |
| 12 | - | 蓄电池(+) | 摄像头CVBS |
| 13 | - | - | - |
| 14 | 室外 | MM
CAN低电位 | - |
| 15 | SPDIF(-) | 自动灯 | - |
| 16 | AUX 视频搭铁 | 驻车 | - |
| 17 | AUX
CVBS输入 | 方向盘按钮开关搭铁 | - |
| 18 | 速度 | 远程天线 | - |
| 19 | 发电机输入 | - | |
| 20 | AUX检测 | - | |
| 21 | 麦克风(+) | - | |
| 22 | 麦克风(-) | 摄像头屏蔽搭铁 | |
| 23 | 搭铁 | - | |
| 24 | 搭铁 | 摄像头视频搭铁 |
| 拆卸 |
|
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸中央仪表板装饰。 (参考车身-"中央仪表板装饰") |
| 3. | 拆卸暖风和空调控制器。 (参考车身-"暖风和空调控制器(DATC)") |
| 4. | 拆卸中央仪表盘。 (参考车身-"中央仪表板") |
| 5. | 拧松固定螺钉，拆卸音频/视频/导航控制器(A)。 |
| 6. | 分离线束连接器和馈线(A)。 |
|
| 安装 |
| 1. | 连接AVN控制模块连接器和导线。 |
| 2. | 安装AVN控制模块。 |
| 3. | 安装中央仪表板装饰板和中央仪表板装饰。 |
| 4. | 连接蓄电池负极(-)端子。
|
