多媒体插座概要及操作原理和规格&电路图&维修步骤

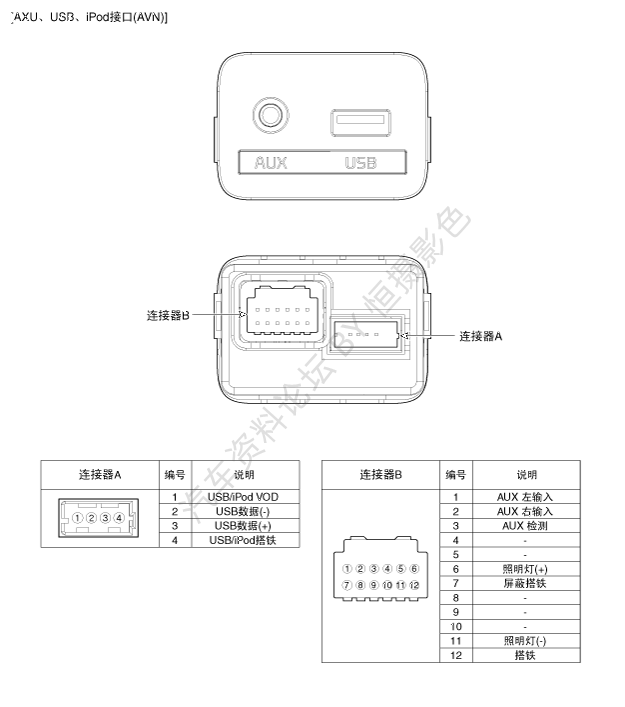

电路图

说明

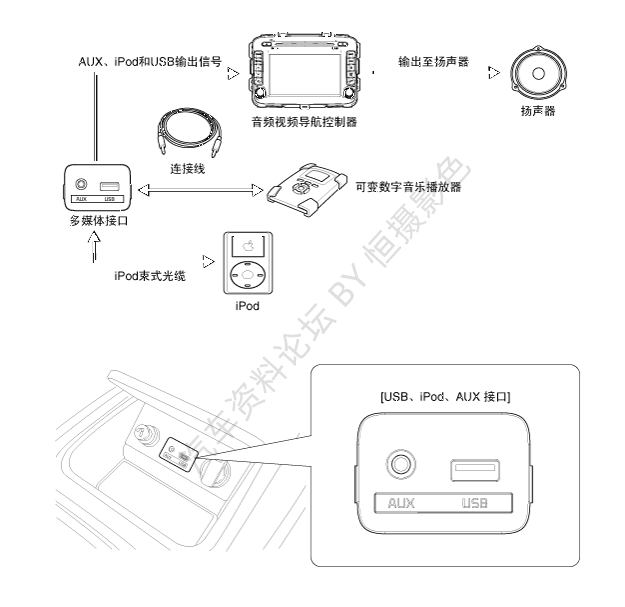

控制台上盖上的多媒体插口是为喜欢使用MP3、iPOD等外部便携音乐播放器的客户准备的，这些音乐播放器连接到此插口时，客户通过车辆音响系统收听。此插口是客户选装件。

如果连接到AUX接口的多媒体变形，音响装置不会出现故障，但使用的多媒体输出电平不匹配AUX输入规格。

拆卸

1.	分离蓄电池负极端子。

2.	拆卸控制台前部总成(A)。 (参考BD部分-"底板控制台总成")

3.	从控制台前部总成前分离连接器(A)后，拆卸多媒体接口(B)。

安装

安装多媒体接口。

2.	安装控制台前部总成。

3.	连接蓄电池负极(-)导线。
