部件

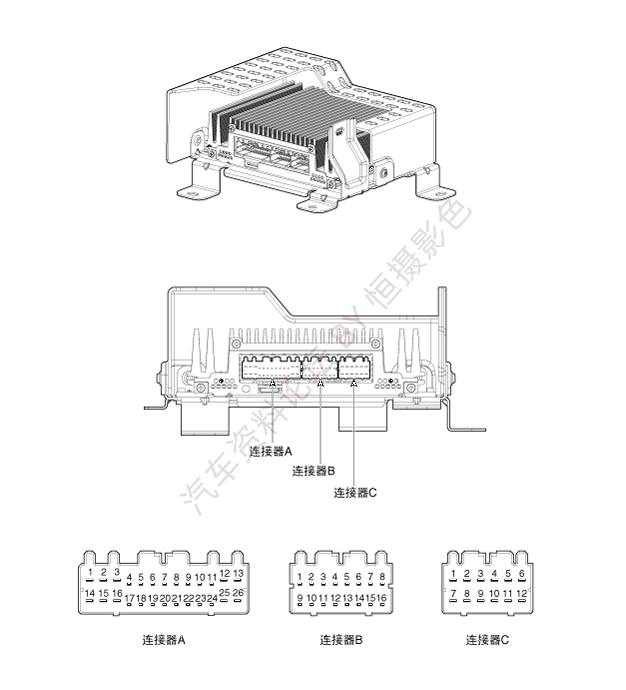

连接器端子信息
| 编号 | 连接器A(26个端子) | 连接器B(16个端子) | 连接器C(12个端子) |
| 1 | 蓄电池(+) | - | 后右车门扬声器(+) |
| 2 | 蓄电池(+) | - | 后左车门扬声器(+) |
| 3 | 蓄电池(+) | - | 前右高频扬声器(+) |
| 4 | - | - | 前左高频扬声器(+) |
| 5 | CAN通信(+) | - | 前右车门扬声器(+) |
| 6 | CAN通信(-) | - | 前左车门扬声器(+) |
| 7 | ACC | - | 后右车门扬声器(-) |
| 8 | - | - | 后左车门扬声器(-) |
| 9 | - | - | 前右高频扬声器(-) |
| 10 | - | - | 前左高频扬声器(-) |
| 11 | 导航语音(+) | - | 前右车门扬声器(-) |
| 12 | 低频扬声器2(+) | - | 前左车门扬声器(-) |
| 13 | 低频扬声器1(+) | - | |
| 14 | 搭铁 | - | |
| 15 | 搭铁 | - | |
| 16 | 搭铁 | - | |
| 17 | - | ||
| 18 | SPDIF(+) | ||
| 19 | SPDIF(-) | ||
| 20 | SPDIF搭铁 | ||
| 21 | - | ||
| 22 | - | ||
| 23 | - | ||
| 24 | 导航语音(-) | ||
| 25 | 低频扬声器2(-) | ||
| 26 | 低频扬声器1(-) |
| 拆卸 |
| 1. | 分离蓄电池负极端子。 |
| 2. | 拧下固定螺母。 |
| 3. | 分离放大器线束连接器(A)，拆卸放大器(B)。 |
| 安装 |
| 1. | 连接连接器，安装外部放大器。
|
